FP0 16点増設ユニット出力タイプ トランジスタ出力(PNP) 端子配列図

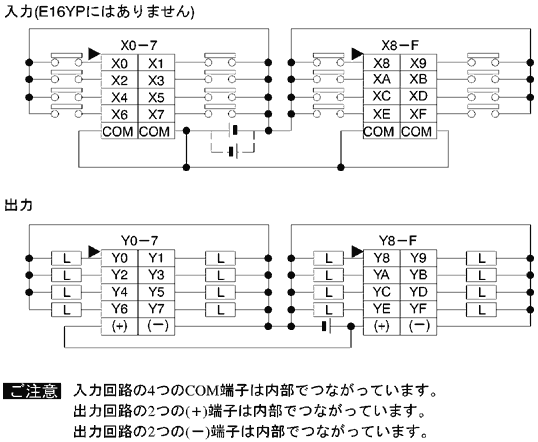

端子配列図
入力(E16YPにはありません)
出力
ご注意
- 入力回路の4つのCOM端子は内部でつながっています。
- 出力回路の2つの(+)端子は内部でつながっています。
- 出力回路の2つの(-)端子は内部でつながっています。
