FP2/FP2SH 64点トランジスタ出力ユニット(PNP) 端子配列図

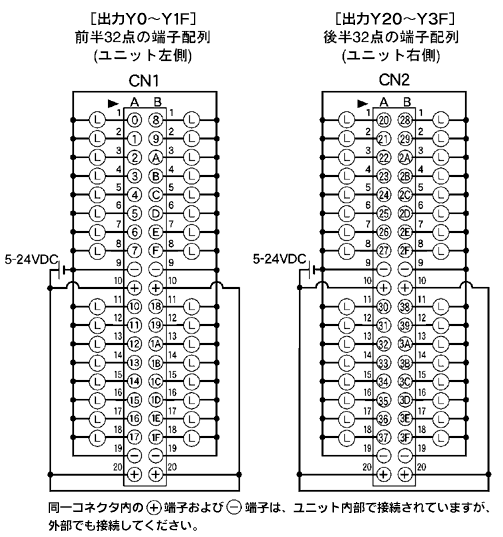

端子配列図
|
|
同一コネクタ内の(+)端子および(-)端子は、ユニット内部で接続されていますが、外部でも接続してください。
