通信テストソフトを使用したデバッグ方法

解説

説明

DLU・KRシリーズ・KWシリーズを組み合わせたロギングシステムでは、現場での調整が上手く行かないことが度々あります。
その様な時にラインモニタがあれば、デバッグ作業を進めるのに非常に助かりますが、殆どのケースではそれが在りません。
そんな時に、無償ソフトの通信テストソフトと安価なラインアイ社SI-35 USB（2万円程度）とパソコンを使用することでラインモニタ（20万円～25万円）と同等のデバッグ作業が可能となります。

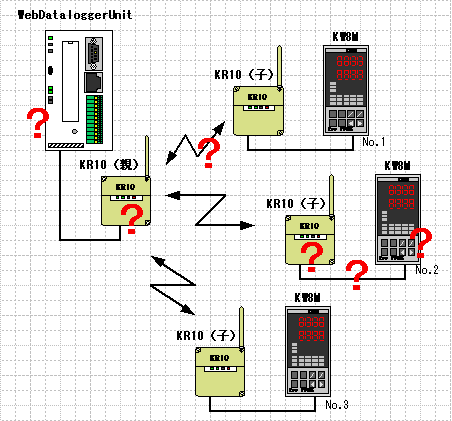

トラブル例

KR10親機のCOMが点滅しない。
KR10親機のCOMは点滅するが、ALARMも点滅する。
KR10親機・子機のCOMは点滅するが、KWシリーズのT/Rインジケータが点滅せず、KR10親機のALARMが点滅する。
KWシリーズのT/Rインジケータは点滅するが、KR10親機のALARMが点滅する。

つなぎ方

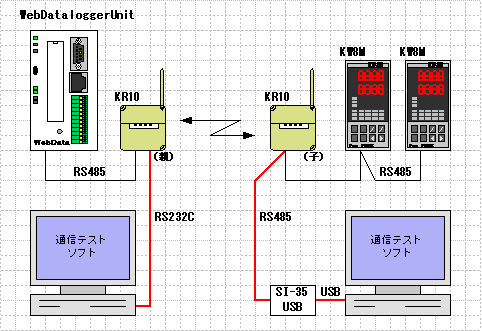

KR10（親）と（子）ともAKR1002（RS485タイプ）を使用した場合のつなぎ方

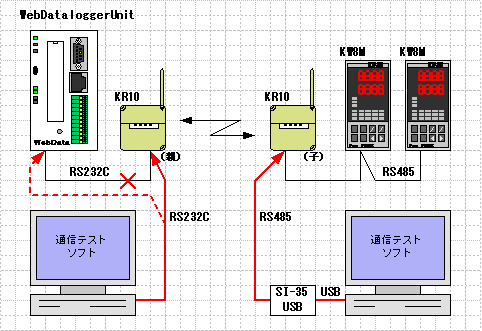

KR10の親機がAKR1000（RS232Cタイプ）、子機がAKR1002（RS485タイプ）を使用した場合のつなぎ方

RS232Cで接続する場合のケーブル

市販RS232Cケーブルストレートタイプ（9pinメス-9pinメス）

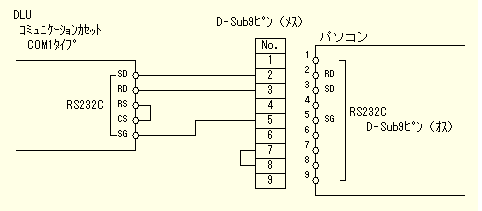

パソコンとDLUをRS232Cで接続する場合の結線

パソコンとKR10子機をRS485で接続する結線

（SI-35 USBの設定）

パソコン接続のポイント

・DLUとKR10親機が正しく通信できているかどうか？

KR10親機のCOMが点滅しない場合は、DLUとKR10親機との間の通信が確立できていません。
また、KR10親機のCOMは点滅するが、ALARMがすぐに点滅する場合も、通信が上手く確立できていません。

DLUの代わりにパソコンをつなぎ、通信テストソフトからMEWTOCOLコマンドを送信してみる。
又は、DLUとパソコンを直接つなぎ、DLUから送信されるコマンドが正しく読めるかを確認する。

・DLUの送信データがKR10子機まで届いているか？

KR10子機のCOMが点滅しない場合は、データ（電波）が届いていません。しかし、KR10子機のCOMが点滅する場合は、データ（電波）が届いています。
その場合は、KR10子機とKWシリーズの間の通信が確立しているか否かを確認する必要があります。

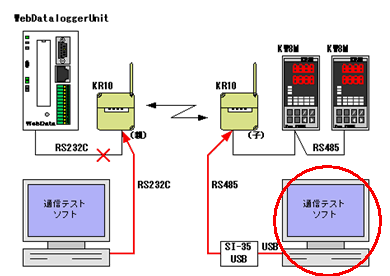

KR10子機とKWシリーズの伝送線（RS485）にSI-35 USBを通してパソコンにつなぎ、コマンド・レスポンスの状態を確認する。

デバッグの注意ポイント

・KR10の親機の電波が子機に届いていても、子機の電波が親機へ届くとは限りません。

・子機登録作業が完了していても、子機登録が完全な状態で無い場合があります。
その場合は、ConfigKRでの通信テストが正常値を示しても、通信ができない場合があります。

・ルーティングテーブルが間違っていると、送信先の子機へデータが送信されない場合があります。

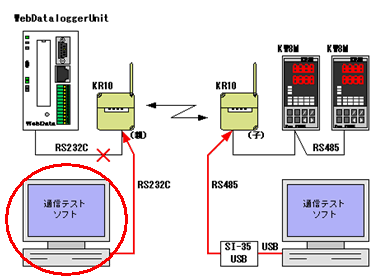

操作方法1

[パソコン（通信テストソフト）をKR10親機につなぎ、パソコンからコマンドを送信する場合]

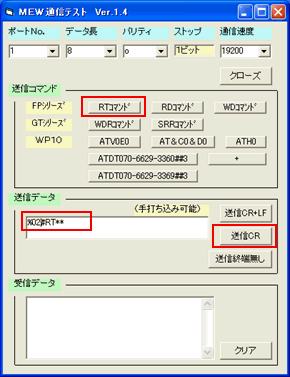

コマンド送信手順

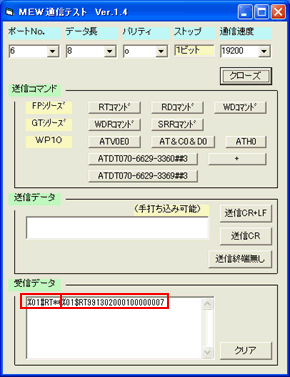

1	.	通信テストソフトを立ち上げ、「ポートNo.」「データ長」「パリティ」「通信速度」を設定し、「オープン」ボタンをクリックする。（「オープン」ボタンをクリックすると、表示は「クローズ」に換わります。）

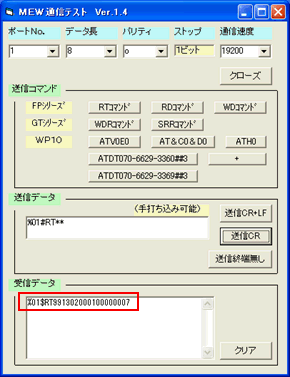

2	.	「送信コマンド」-「RTコマンド」をクリックすると、送信データエリアに"%EE#RT**"が表示されます。
3	.	"EE"の部分を、送信したいKWシリーズの局番に打ち直します。
