センサーの出力がOFFになってもPLCの入力がONし続ける

センサーの出力がONからOFFに切り替わっても、PLCの入力がONし続ける。

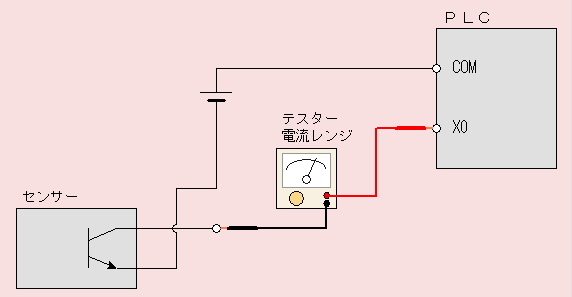

何らかの漏れ電流が考えられますので、センサー出力とPLCの入力端子の間をテスターの電流レンジを使用して電流値を確認してください。

センサーがOFFしている状態で1.5mAほど流れていた。

センサーがオープンコレクタでは無く、+12V(+5V)にプルアップされていた。
→ センサーをオープンコレクタ出力タイプに変更して頂く。
→ PLCの入力電圧が5V又は12Vの使用が可能であれば、センサーのプルアップ電圧と同じ電圧をPLCのCOM端子に供給する。

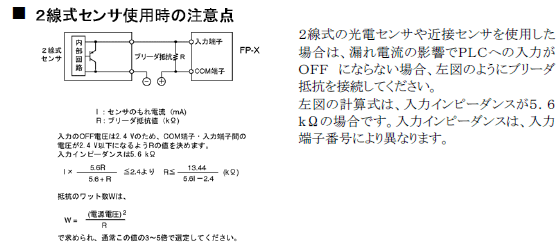

2線式のセンサーを使用していた。
→ ブリーダ抵抗をご使用ください。

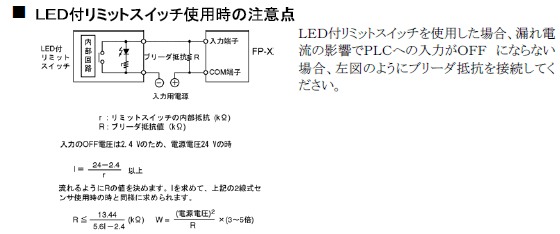

LED付きリミットSWを使用していた。
→ ブリーダ抵抗をご使用ください。
