レンジ設定プログラム
解説
対象機種
FP2-AD8、FP2-AD8VI、FP2-AD8X
概要
CH0～CH3のそれぞれのレンジ設定を行います。
このプログラムを使用することで、各CHに異なるレンジ設定が可能です。
（ラダーによるレンジ設定を有効にするため、DipSW1～5をONに設定してください。）
説明
スロット0に装着
I/O割付はWX0～WX7
CH0 －－ ±10V
CH1 －－ 1～5V
CH2 －－ 熱電対Kタイプ
CH3 －－ 測温抵抗体Pt100

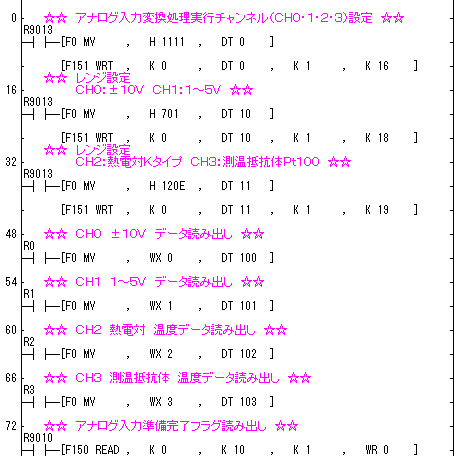

ラダープログラム
|
program_analog_004.fp |
2004/8
