上限値・下限値比較の値を変更するサンプルプログラム
解説
対象ソフト
FPWIN GR7
対象機種
FP7-AD4H

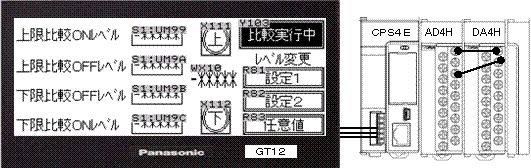

概要

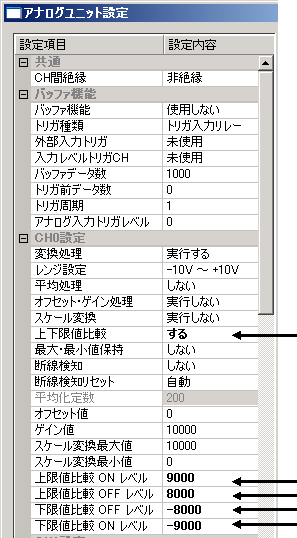

アナログ入力ユニットの詳細設定
|
アナログ出力ユニットの詳細設定(全て初期値)
アナログ入力ユニットの詳細設定において、初期値から変更した箇所を左図の矢印で示します。 アナログ入力ユニットは「-10V～+10V」をデジタル値「-31250～+31250」に変換します。 上下限比較を実行「する」とした時で、Y103がONしている時、X111～X113が機能します。 今回の例では、 |

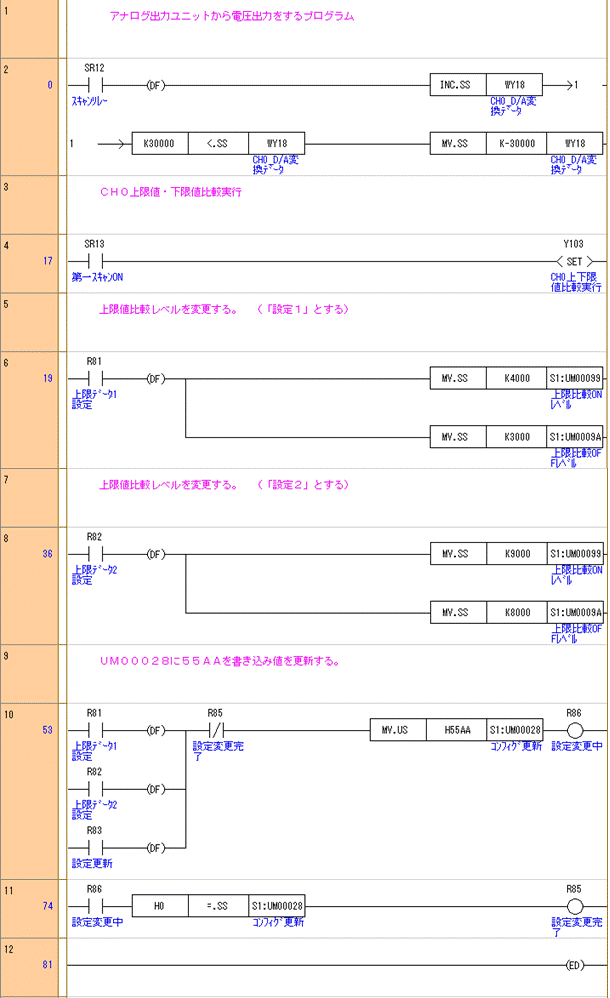

ラダープログラム
|
サンプルプログラム program_analog_007.fpx |
|
GT12用画面データ program_analog_007_gt12.zip |
