アナログ入力バッファ機能サンプルプログラム

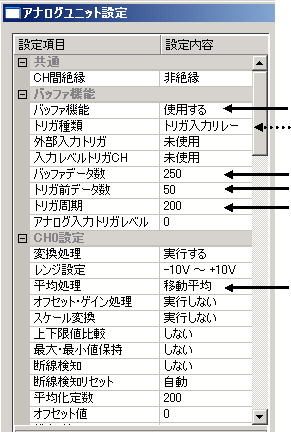

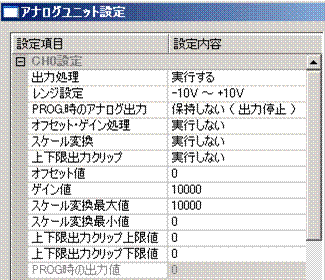

アナログ入力ユニットの詳細設定において、初期値から変更した箇所を左図の矢印で示します。

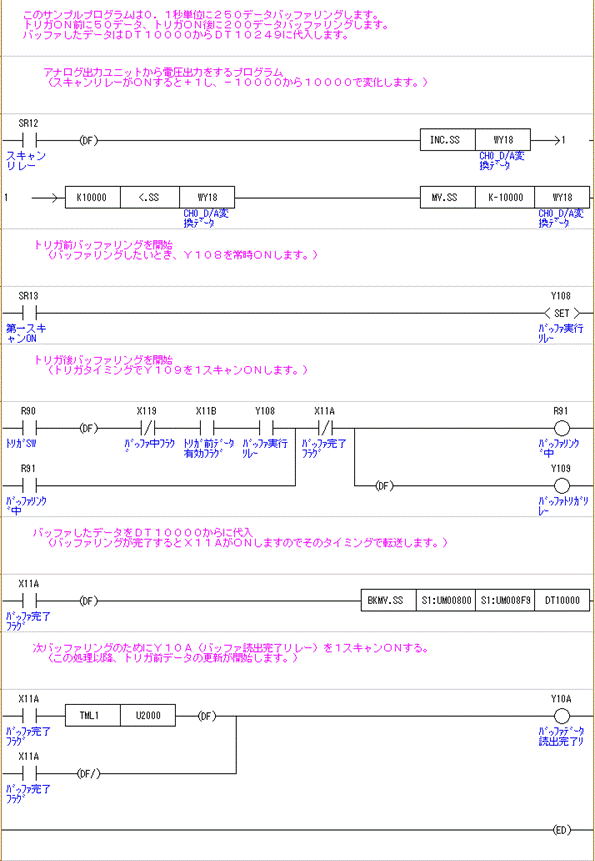

バッファ機能をトリガ入力リレー(Y109)がONしたタイミングから200データをユニットメモリにバッファします。トリガ前データの50個と合わせて250データをユニットメモリに保存します。
(UM800～UM8F9)

トリガ周期を「200」とした場合、今回の設定は「非絶縁」なので設定値(200)×有効CH数(4)×0.025[ms]の演算から20msが算出されます。

バッファ実行リレー(Y108)がONした約1秒後にトリガ前データ有効(X11B)フラグがONします。

トリガリレー(Y109)がONした後の4秒間バッファ中フラグ(X119)がONします。

GT32を接続している場合、ユニットメモリの値がグラフとして表示されます。(250データ)
