PLCどうしのI/Oの交換
解説
対象機種
FP-X、FPΣ
説明
自局のWX0（X0～F）を相手局のWY0（Y0～F）へ書き込み、
相手局のWX0（X0～F）を自局のWY0（Y0～F）へ読み出します。
システム例

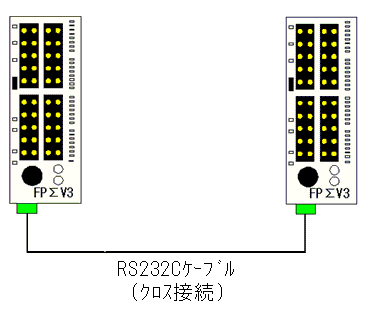

例1）

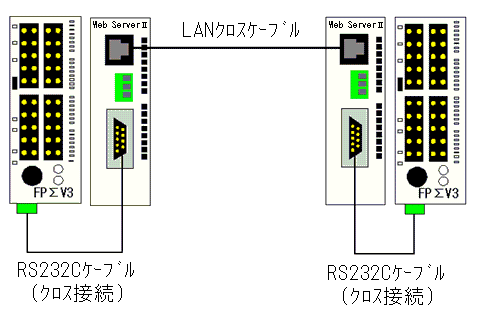

例2）
親側PLC

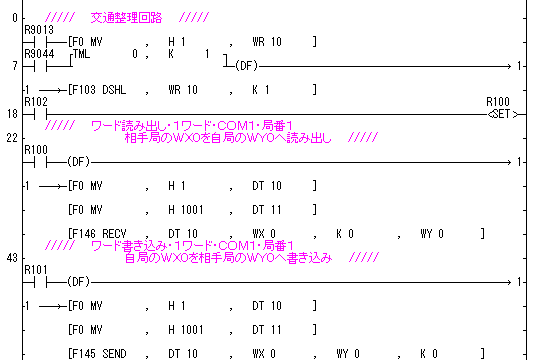

ラダープログラム
|
program_com_005.fp |
ラダープログラムの動作解説
- STEP0～21
R9044（実行可フラグ）を使用し、R100（読み出し）とR101（書き込み）を切り替えています。
- STEP22～42
相手局のWX0を自局のWY0へ読み出しています。
- STEP43～63
自局のWX0を相手局のWY0へ書き込んでいます。

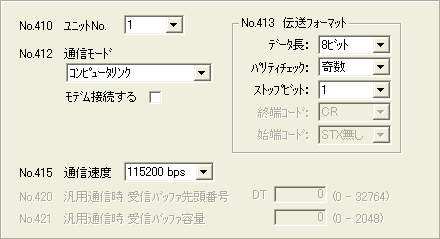

「システムレジスタ設定」－「COM1ポート設定」
子側PLC
（ラダープログラムは不要です。）
「システムレジスタ設定」－「COM1ポート設定」
