FPWIN Proでの受信プログラム
解説
対象機種
FP0R、FP-X、FP∑
概要
外部機器から送信されたデータをツールポート(丸ピン)で受信のみを行います。
説明
外部機器から最大32文字までのデータを受信し、その受信データを変数に代入します。
ミニDIN5ピン-バラ線ケーブルとしてAIGT8162(2m)、AIGT8165(5m)、AIGT8160(10m)があります。
システムレジスタ(ツールポート設定)
|
変数宣言(グローバル変数とPOU内の変数)
|

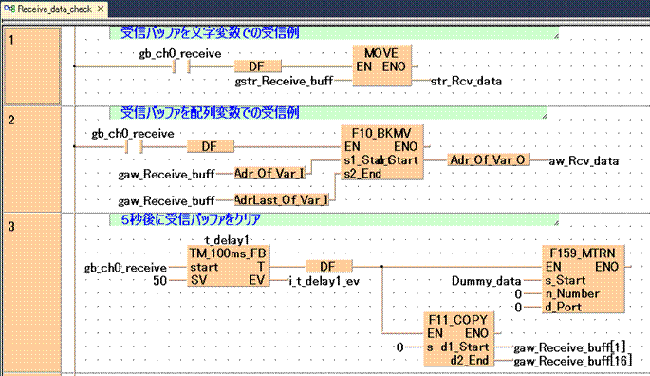

プログラムをラダーで作成した場合
|

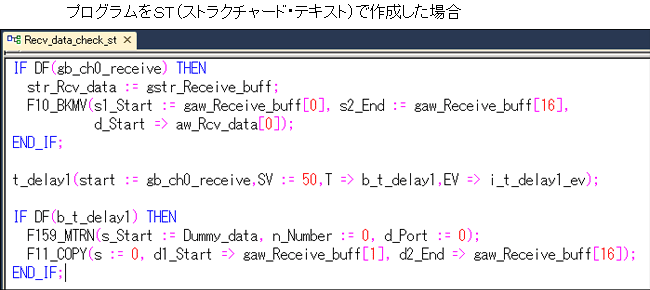

プログラムをST(ストラクチャード・テキスト)で作成した場合
|

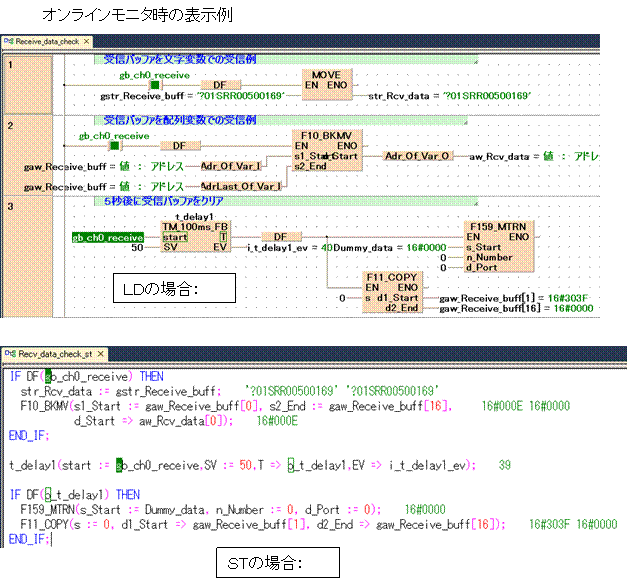

オンラインモニタ時の表示例
|
|
program_com_009.pro |
