FPWIN Proでの送受信プログラム1 (ST：ストラクチャードテキスト)

FP0R、FP-X、FP∑

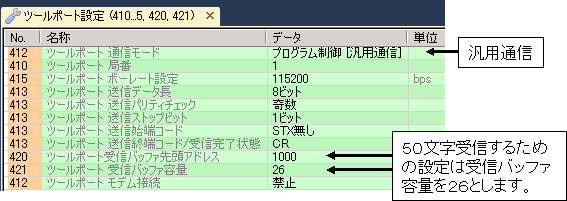

PLCのツールポート(丸ピン)からコマンドを送信し、外部機器からレスポンスを受信します。

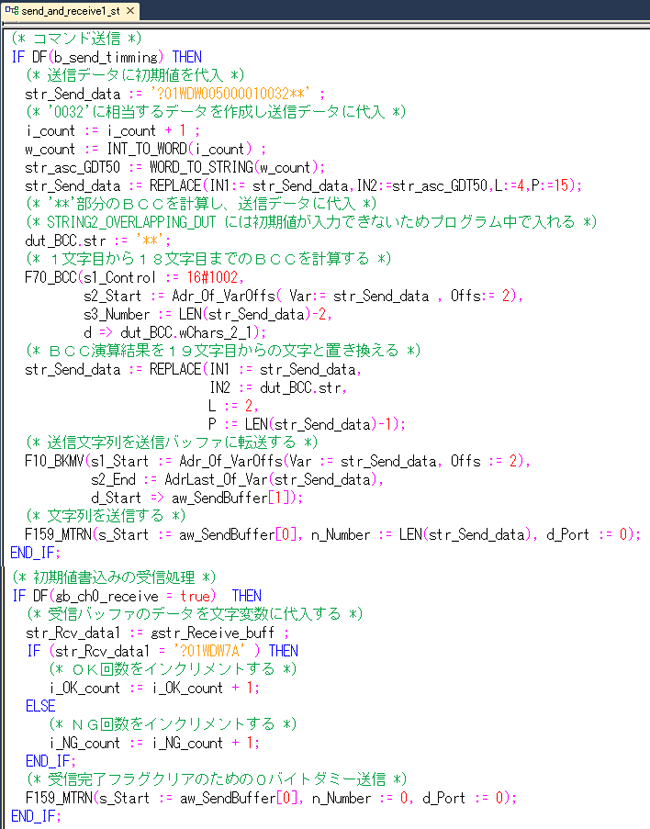

PLCから外部機器に「?01WDW005000010032**」というコマンドを送信し、外部機器からレスポンスを受信するサンプルプログラムです。外部機器からのレスポンスは、

OK時：「?01WDW7A」、
NG時：「 ?01(NAK)(エラーコード2文字）**(cr) 」

です。
また、PLCからの送信コマンドの内、「0032」の部分が可変するデータで、0000からFFFFまで変化します。「**」の部分は排他的論理和のBCCチェックコードが入ります。

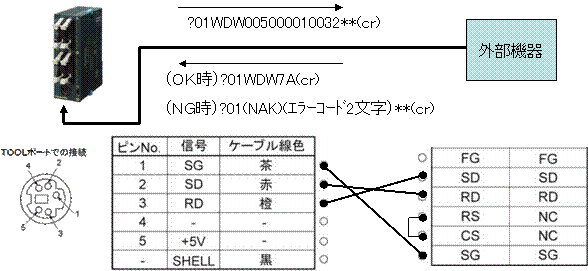

PLCと外部機器を接続するケーブルは、ミニDIN5ピン-バラ線ケーブルとしてAIGT8162(2m)、AIGT8165(5m)、AIGT8160(10m)があります。
