FP7 SEND、RECV命令を使用したサンプルプログラム
解説
FP7の内蔵ET-LANポートとFP-X(No1～No3)を接続し、データを送受信します。
対象機種
概要
FP7のET-LANポートとFP-X(No1～No3)を接続し、全60データを送受信します。
FP7のDT100からDT109の値をFP-X(No1)のDT100からDT109に書き込みます。
FP-X(No1)のDT150からDT159の値をFP7のDT150からDT159に読み出します。
FP7のDT200からDT209の値をFP-X(No2)のDT100からDT109に書き込みます。
FP-X(No2)のDT150からDT159の値をFP7のDT250からDT259に読み出します。
FP7のDT300からDT309の値をFP-X(No3)のDT100からDT109に書き込みます。
FP-X(No3)のDT150からDT159の値をFP7のDT350からDT359に読み出します。

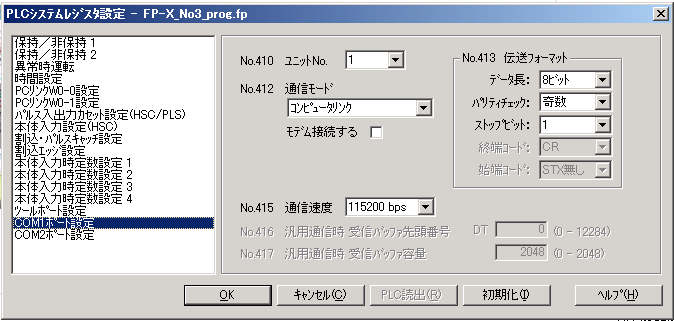

FP-X PLCシステムレジスタの設定(No1からNo3で共通)

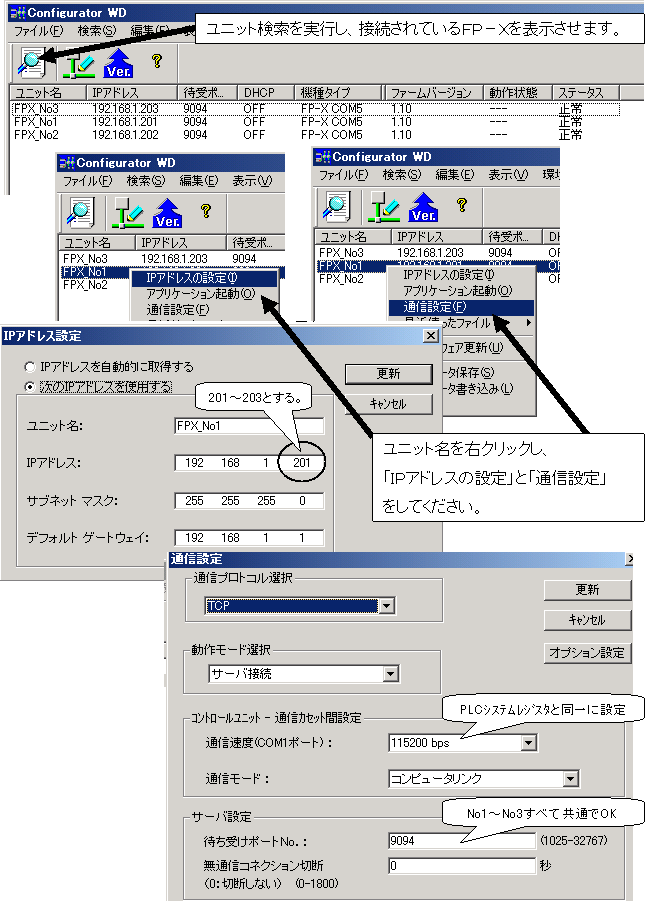

FP-X COM5カセットの設定
ConfigratorWDにて設定します。(IPアドレスのみ設定が違います。)
FP7コンフィグレーション(内蔵ET-LAN)の設定

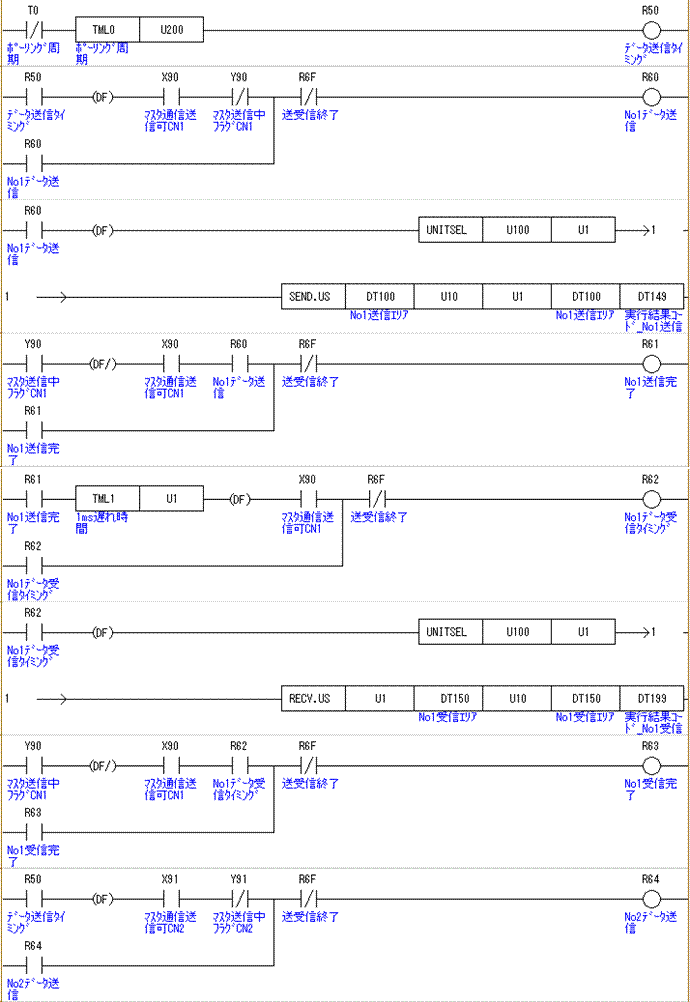

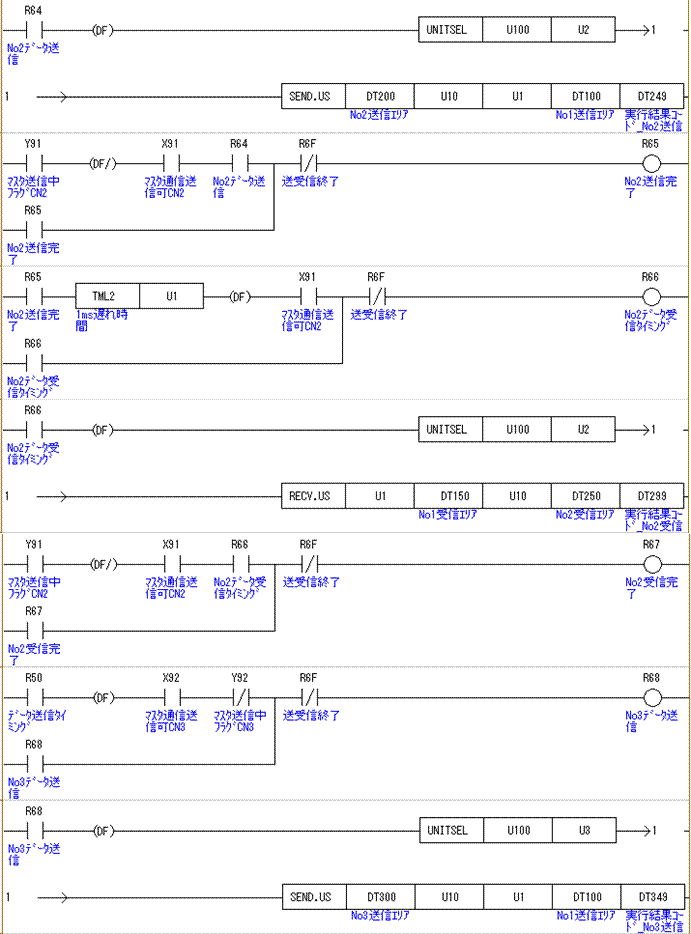

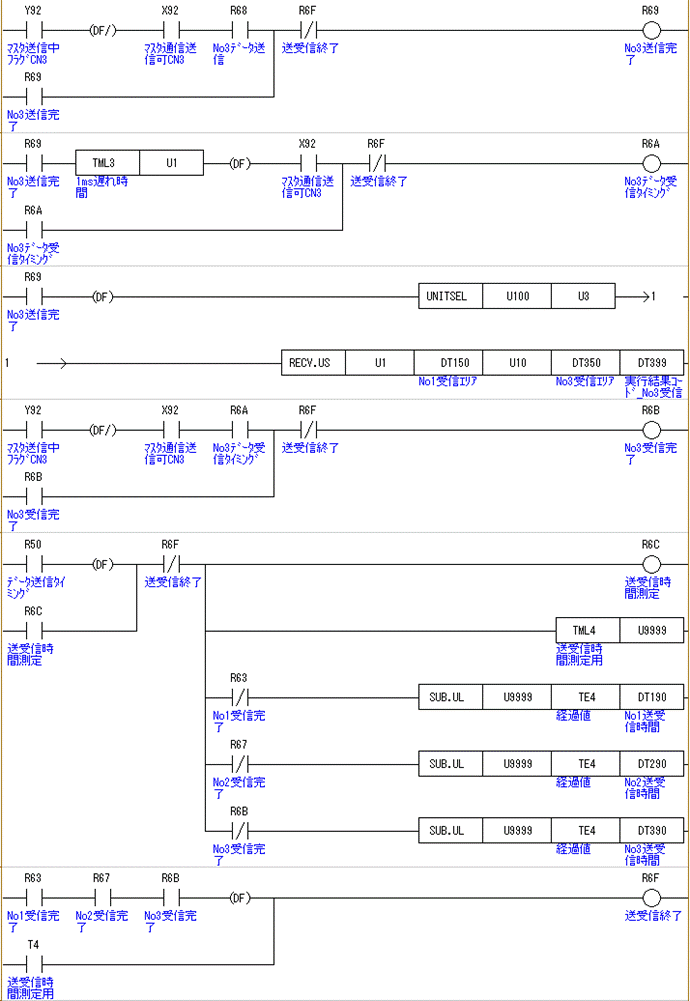

ラダープログラム
|
|
program_com_014.fpx
|
