FP7 汎用シリアル通信サンプルプログラム (FPWIN Pro7)
解説
FP7NSCユニットとCPUのCOMポートを使用してASCII文字列を送受信します。
対象機種
FP7-シリアルコミュニケーションユニット(AFP7NSC)
概要
FP7のスロットNo1のCOM.1ポートから外部機器に対し、2つの16ビットデータを送信します。
この2つの16ビットデータは符号付整数(-32768から+32767の値)とします。
送信データのフォーマットは"DTValue=@@@@@@XXXXXX"とします。
@@@@@@:ai_dummyData[0]の値(-32768～+32768で不足文字はスペースとし、右詰とする。)
XXXXXX：ai_dummyData[1]の値(-32768～+32768で不足文字はスペースとし、右詰とする。)
(@@@@@@、XXXXXXデータは6文字固定という意味です。)
| 例： | 外部機器にai_dummyData[0]:-1234、ai_dummyData[1]:-617を送信する時の送信データは"DT_Value=_-1234__-617"となります。(_はスペースを表しています。) |
|---|
今回のサンプルプログラムでは外部機器としてFP7CPUのCOM0ポートを使用し、そのポートでASCII文字列を受信します。
受信した文字列データをstr_RecvDataに展開し、データ部を2つの16ビットデータとして ai_RecvData[0]、ai_RecvData[1]に代入します。

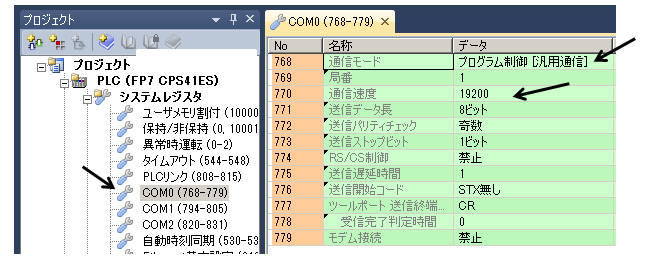

FP7 COM.0ポートの設定(外部機器としての設定です。)

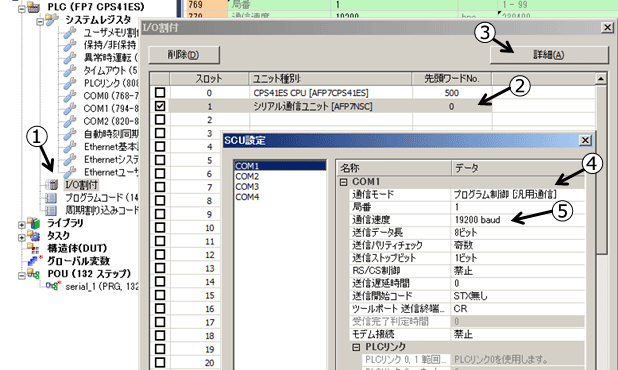

FP7 SCU設定

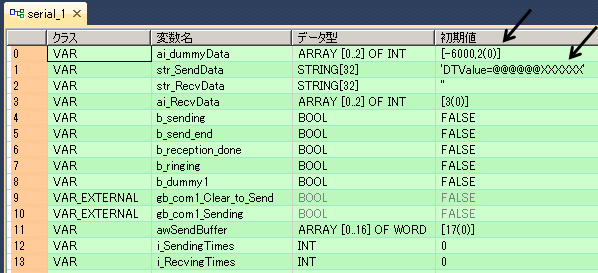

グローバル変数の設定

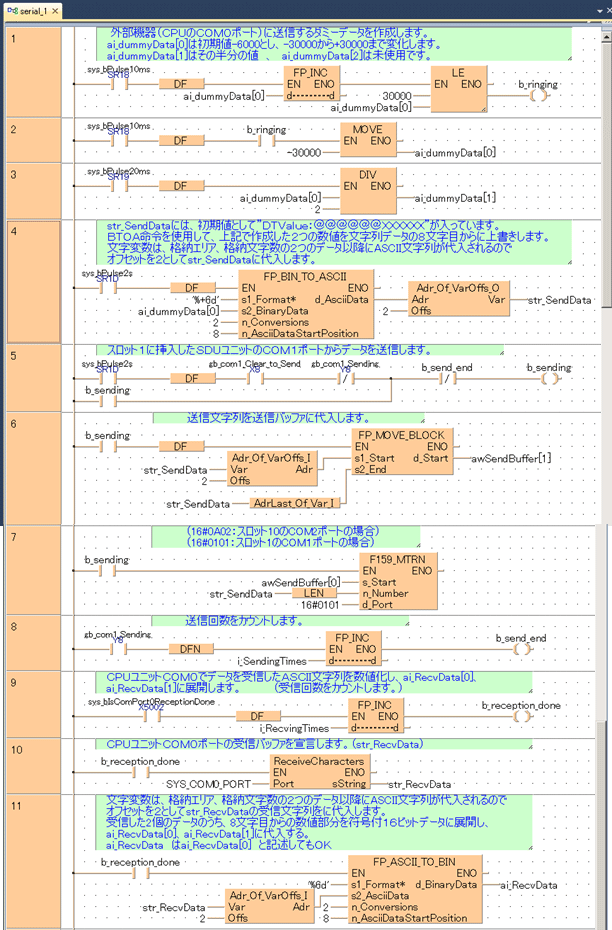

サンプルプログラム
|
|
program_com_018.pro
|
