終端コードなし時の受信完了フラグ生成(その2)

FP0R、FPΣ、FP-X

終端コードなし時の受信完了フラグの生成プログラムです。

終端コードなしで通信する場合、データを受信した際の受信完了フラグR9038をONさせることができません。

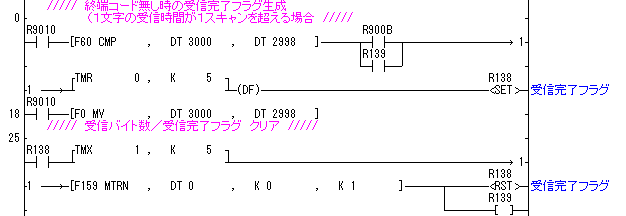

そこで、受信完了を知らせる為のラダープログラムを作成しました。

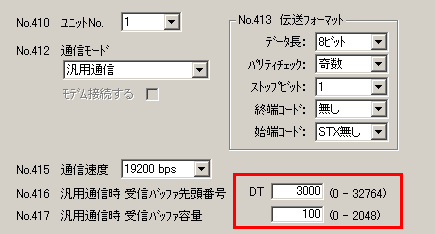

受信バッファの先頭エリアに受信バイト数が格納されています。
その値が変化し、変化がとまったタイミングを検出しています。

相手機器からデータを受信しますと、R138がONします。
受信データに対しての何らかの処理が終わったらF159命令の実行とRST命令などでR138をOFFさせてください。
