エンコーダと高速カウンタ機能を使用した回転数の算出(その1)
解説
対象機種
FPΣ
概要
モーター・回転テーブルなどにエンコーダを取り付け、回転数(rpm)を計測します。
説明
1秒間隔でのパルス数を計測したものに、60を掛けることで、1分間当たりのパルス数を算出します。更にその値をエンコーダのパルス数で割ることで、1分間あたりの回転数(rpm)を算出することができます。

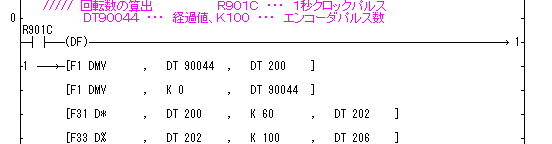

ラダープログラム
|
program_counter_001.fp |

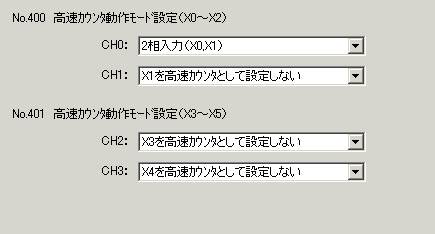

システムレジスタ設定
|
