エンコーダと高速カウンタ機能を使用した回転数の算出(その2)
解説
対象機種
FPΣ
概要
モーター・回転テーブルなどにエンコーダを取り付け、回転数(rpm)を計測します。
説明
1秒間隔でのパルス数を計測したものに、60を掛けることで、1分間当たりのパルス数を算出します。更にその値をエンコーダのパルス数で割ることで、1分間あたりの回転数(rpm)を算出することができます。
この事例では、1秒の間隔をスキャンタイムに影響を受けない定時割り込みを使って作り出すことで、精度やバラつき特性に優れた回転数計測を実現させることができます。

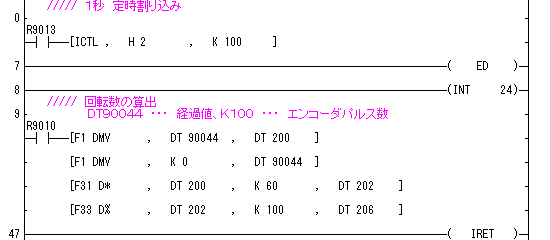

ラダープログラム
|
program_counter_002.fp |

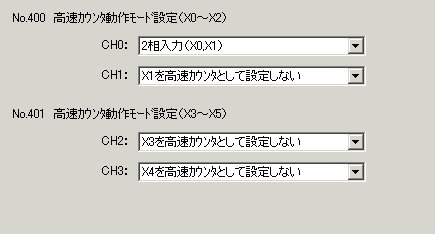

システムレジスタ設定
|
