FP7高速カウンタユニットにてPWM出力する方法

FP7 高速カウンタユニット

FP7にてPWM出力をするためには高速カウンタユニットを使用します。
高速カウンタユニットには2chタイプと4chタイプがあります。
各ch毎に外部出力0、1があり、そこからPWM出力します。
2chタイプはPWM出力を4出力、4ｃｈタイプはPWM出力を8出力可能です。

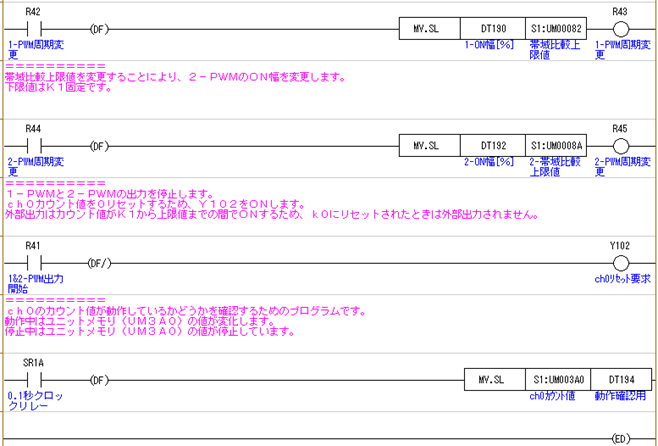

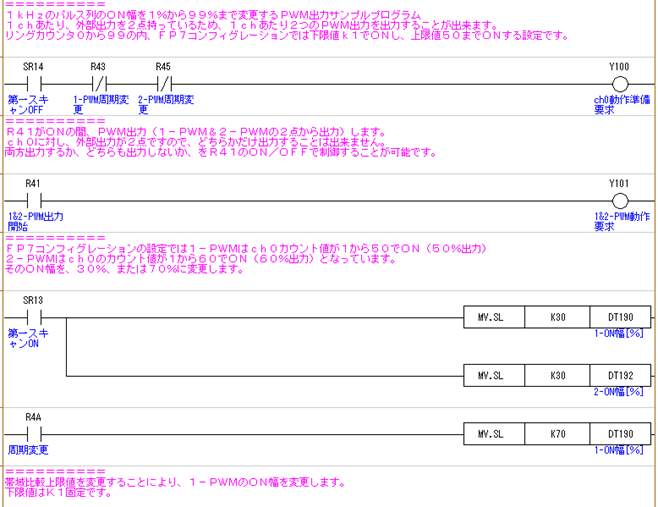

このサンプルプログラムでは1kHzのパルス列を1%から99%でPWM出力します。

7.3.3 帯域比較の設定のコンフィグレーション部分を抜粋しました。
詳細はマニュアルをご確認ください。

• FP7 マニュアルダウンロードページへ

■ユニットメモリ(UM)への格納パターン

設定したデータは、対応するユニットメモリの8 ワードのブロックに、下記のようなフォーマットで格納されます。ユーザプログラムによって設定する場合は、対応するユニットメモリ番号にデータをセットしてください。

例1)	CH0 の比較データ0 の場合、UM00080～UM00087 に割り付けられます
例2)	CH0 の比較データ1 の場合、UM00088～UM0008F に割り付けられます
