FP7 高速カウンタ 割込みを使った高速出力
解説
対象機種
FP7 高速カウンタユニット
概要
割込みを使用し、経過値と目標値が一致したときに出力Y180を300mSec ONします。
説明
割込みを使って一致信号を出力ユニットへ出力する場合、高速カウンタの外部出力を使う場合より反応が遅くなりますが、判断条件(例：ワークがある時は出力するが、ない時は出力しない)を付加することができます。
設定内容

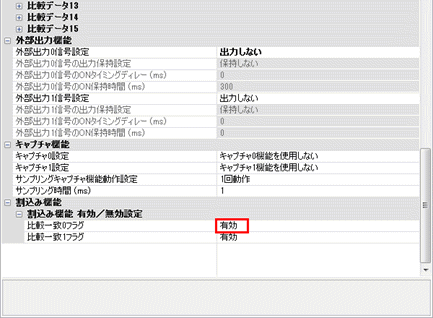

＜高速カウンタユニット設定＞
|

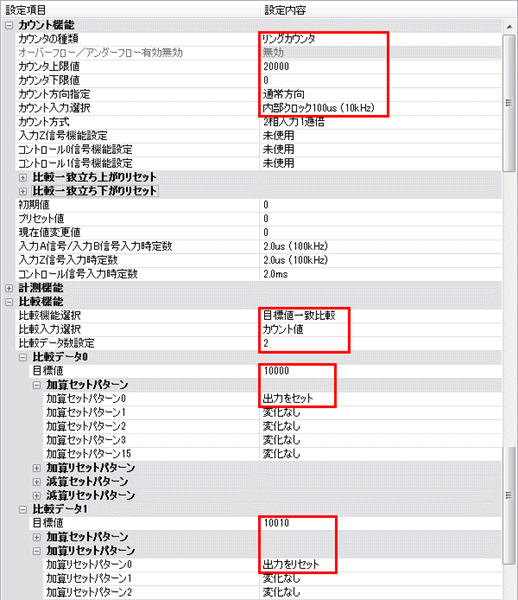

上記の「割り込み機能」の設定以外の設定内容は、任意となりますが、設定方法が分からない場合は、下記の設定をご参考ください。
|
この設定では、内部クロックを利用し0～20000のリングカウンタを実現します。
経過値が10000になると割り込みが発生します。
＜I/Oマップ設定＞
|

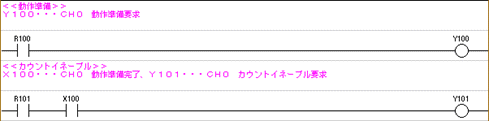

ラダープログラム
