高速カウンタ エンコーダ回転方向検出
解説
対象機種
ボードコントローラ BX
概要
高速カウンタに接続されたエンコーダの回転方向を検出します。
説明
「現在の経過値」から「前スキャンの経過値」を減算し、回転方向を検出しています。
| DT100 | … | 前スキャンの経過値 |
|---|---|---|
| DT102 | … | 現在の経過値 |
| DT90300 | … | 高速カウンタ経過値 |
| R100 | … | 停止中 |
| R101 | … | 正転中 |
| R102 | … | 逆転中 |
| 参考 | ： | 高速カウンタ経過値のアドレスを変更することで、他のPLC機種でもご使用頂けます。 |
|---|

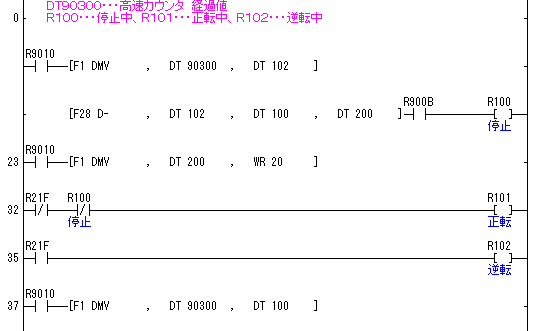

ラダープログラム
|
|
program_counter_006.fp |
