データを検索し対応するリレーをセットする
解説
対象機種
FPΣ、FP2、FP2SH、FP10SH
概要
DT100～227の128ワードのデータで、比較対照‘H31’と一致したものを探します。一致した場合は、それぞれに対応したリレー（R100～R17F）をセットさせます。
説明
データを検索しそれぞれに対応するリレーをセットします。
| R0 | ： | 実行条件 |
|---|---|---|
| R1 | ： | 一致検出 |
| LOOP回数 | ： | DT0 |
|---|---|---|
| DT10～DT17 | ： | DT10～DT17 |
| カウンタ | ： | WR18 |
| 結果出力 | ： | 書R100～R17F |
|---|

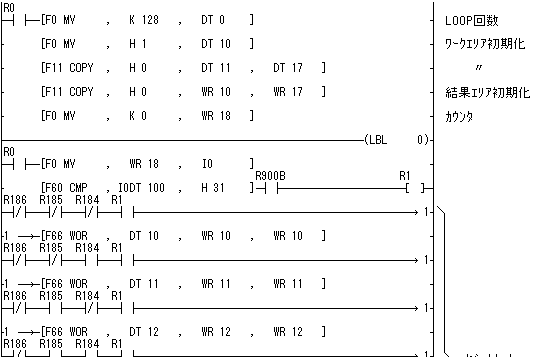

ラダープログラム
|
program_dp_002.fp |
2002/7
