複数発生したアラームを１つのメッセージ部品を使用し、順に切替えて表示
概要

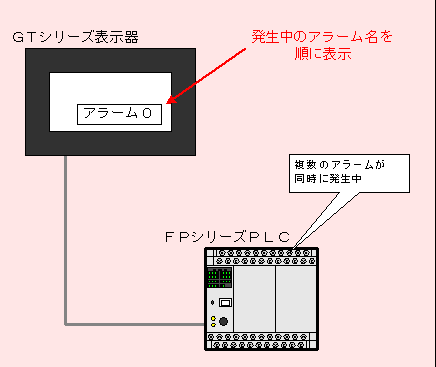

アラームのビットＲ１００～Ｒ１０Ｅの何れかが立つと、ＧＴ表示器のメッセージ部品にアラーム名を表示させます。
複数のアラームが発生した場合は、０．３秒間隔でアラームメッセージを切替えて表示させます。
（この事例では最大１５種類までのアラームを表示させることができます。）
説明
| R100 ～ 10E | ・・・ | アラームビット |
|---|---|---|
| DT100 ～ 114 | ・・・ | 発生中アラーム番号格納 |
| DT40 | ・・・ | アラーム数 |
| DT200 | ・・・ | GT表示器のメッセージ部品 |

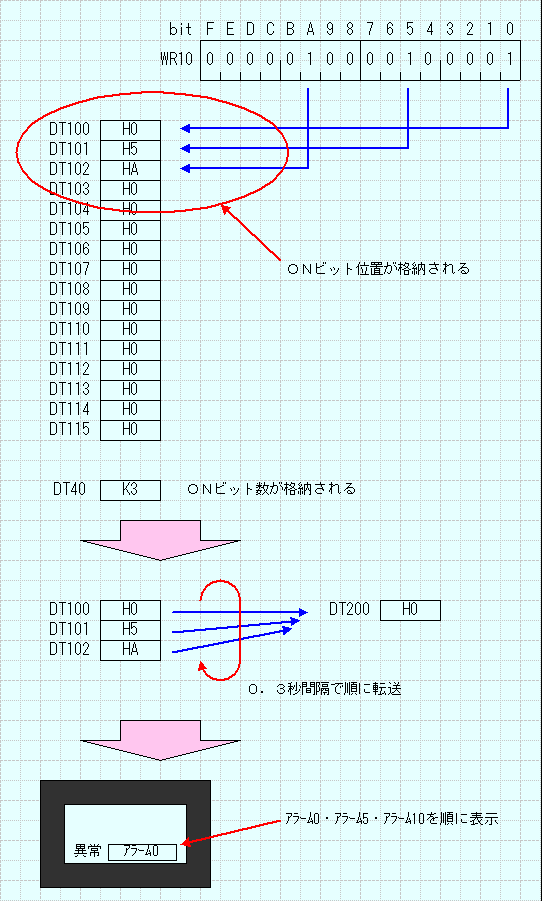

動作説明図（アラーム0・5・10が同時に発生している場合）

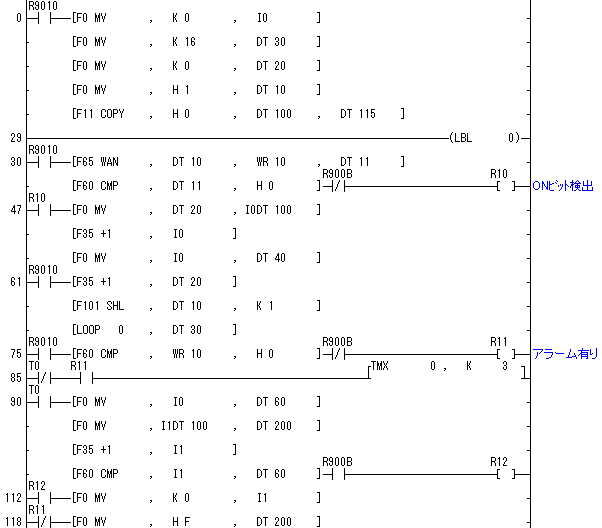

ラダープログラム
|
program_dp_013.fp |
ＧＴの設定
ベース画面

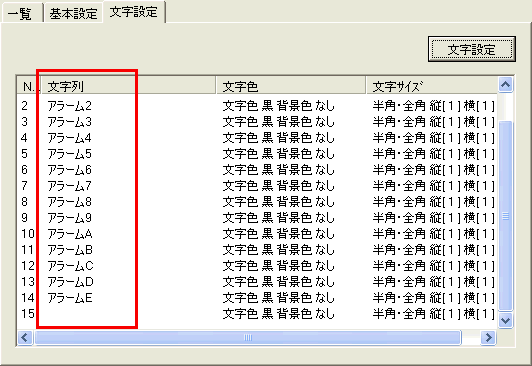

メッセージ部品
2009/12
