受信フレーム（カンマ付）からデータの抽出
説明
イメージチェッカーや計測器から送られるフレームは、データが複数個ふくまれそれをカンマで区切られている場合が有ります。
その区切られたデータをそれぞれ別のデータレジスタへ格納します。
| 読み出しポインタ下位／上位 | ・・・ | R0（OFFで下位） |
|---|---|---|
| 書き込みポインタ下位／上位 | ・・・ | R10（OFFで下位） |
| 読み出しエリア | ・・・ | DT100～DT111(24byte) |
| カンマ検出エリア | ・・・ | DT200 |
| 書き込みエリア | ・・・ | DT1000～ DT1010～ DT1020～ DT1030～ DT1040～ : : |
動作説明図

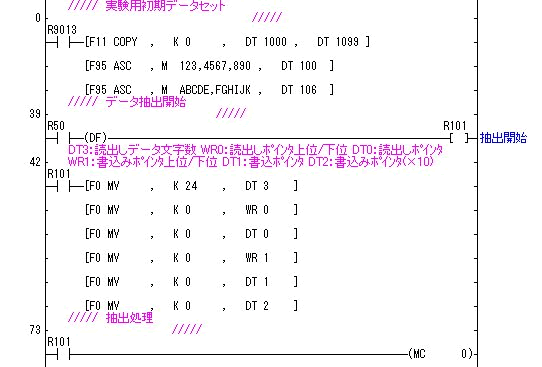

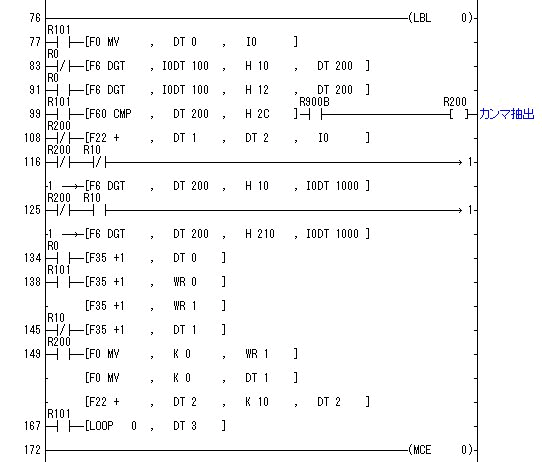

ラダープログラム
|
program_dp_014.fp |
2010/10
