FP7 インデックス修飾
概要
対象機種
FP7
概要
インデックス修飾の例です。
説明
FP7のインデックスレジスタは32ビットレジスタなので、インデックス修飾のオフセットアドレスは32ビットで管理する必要があります。
この事例では、オフセットアドレスをDT100・101の32Bitで管理し、DT1000～1004の値をDT2000へ転送しています。
実験方法
デバイスモニタ中、DT100の現在値に0～4の値を打ち込んでください。
DT2000の値が変化します。

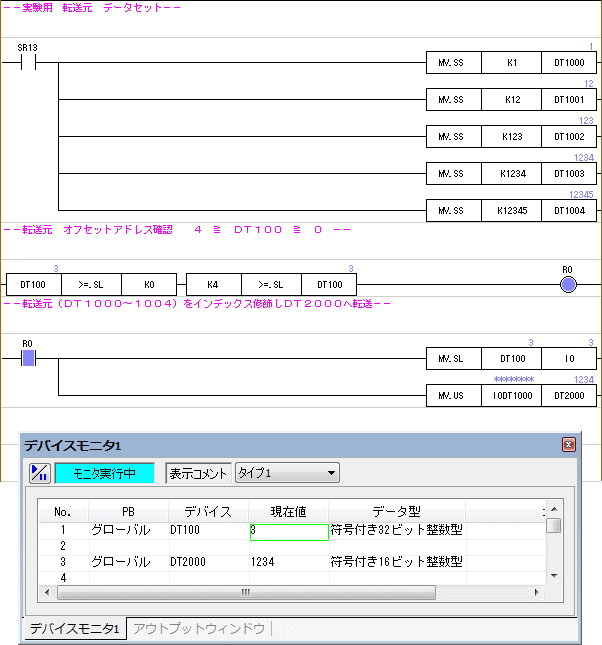

ラダープログラム
|
|
program_dp_022.fpx |
