FP0R インクリメント位置決め台形制御(その1)
概要
対象機種
FPWIN Pro6、FP0R
概要
位置決め台形制御のためのファンクションブロックの作成例です。
説明
5つのパラメータ(起動速度、目標速度、加速時間、現速時間、目標値）が固定の、インクリメント制御のファンクションブロックです。
- 起動速度・・・300pps
- 目標速度・・・3000pps
- 加速時間・・・500mSec
- 減速時間・・・500mSec
- 目標値・・・10000pls
位置決め動作中の信号も引き出すことができます。

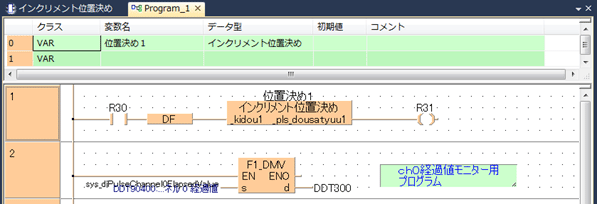

メインプログラム
|

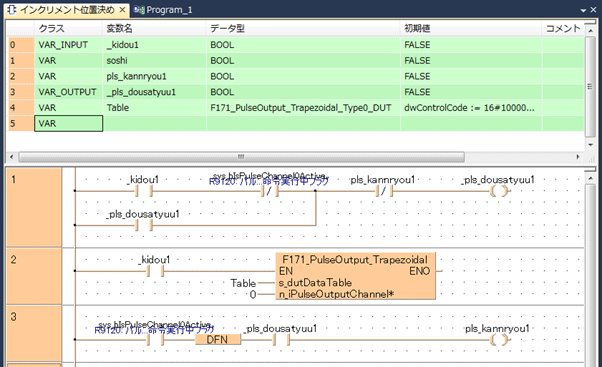

ファンクションブロック
|

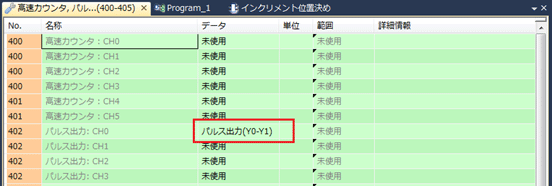

システムレジスタ設定
|
|
program_fb_001.pro |
