FPΣとファイバセンサFX-301の通信プログラム
解説

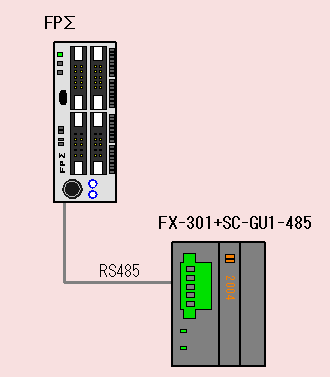

概要
FPΣの汎用通信を使用したFX-301との通信プログラムです。
|
解説

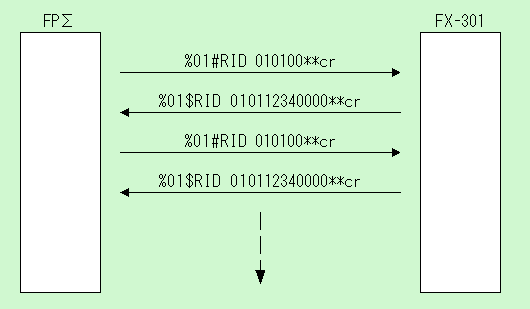

FPΣの汎用通信モードを使用し、FX-301の入光量を読み出します。
F159シリアルデータ送受信命令を使用し、RIDコマンドを送信します。
受信データは受信バッファのDT1001～に格納されます。
|

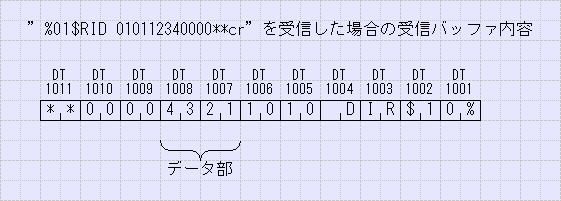

受信データ
|

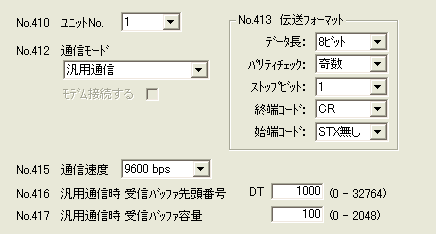

FPΣ システムレジスタ設定 COM1ポート設定
|

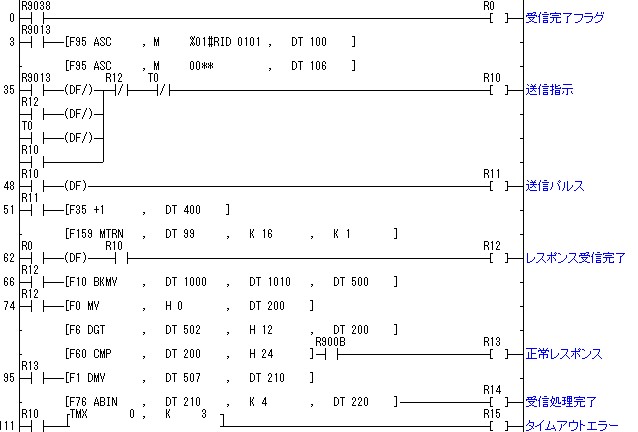

ラダープログラム
|
program_fiber_001.fp |
FX-301設定
SC-GU1-485設定
・アドレス設定用ディップスイッチ
|
・通信設定用ディップスイッチ
| 通信速度： | 9600bps |
|---|---|
| データ長： | 8ビット |
| パリティ： | あり／奇数 |
| ストップビット： | 1ビット |
| BCCチェック： | なし |
|

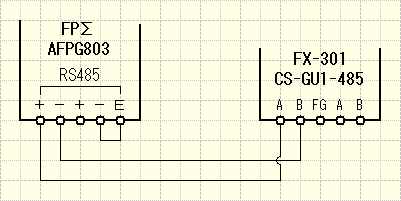

結線例
|

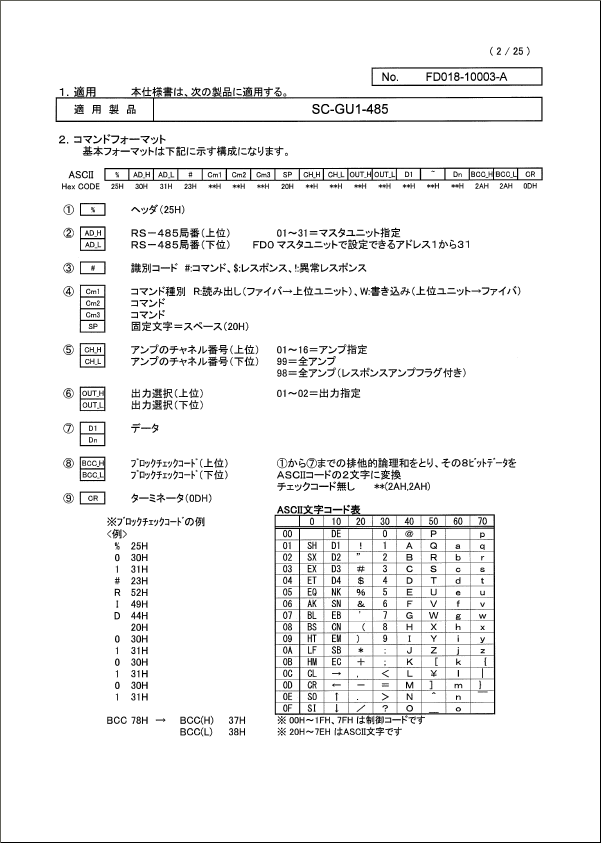

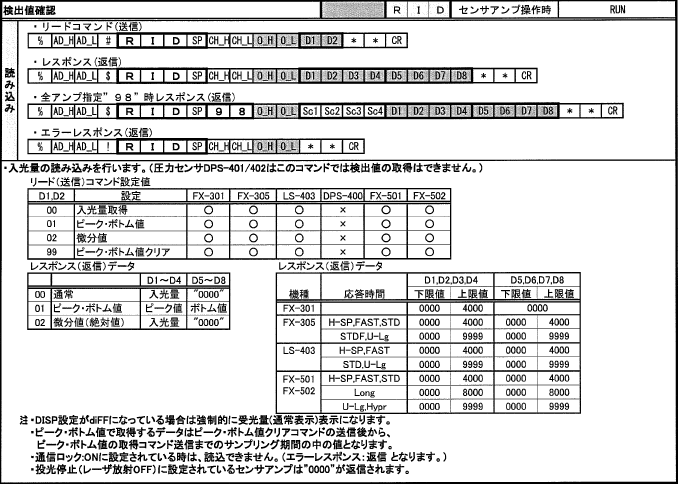

参考資料 FX-301 通信コマンドの詳細
|
