Sモードとアスキー表示による99999まで可能なカウンタ

FP-e

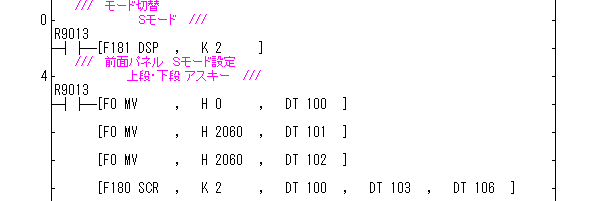

Sモードをアスキー表示を使用し、99999までのカウンタを設定できます。

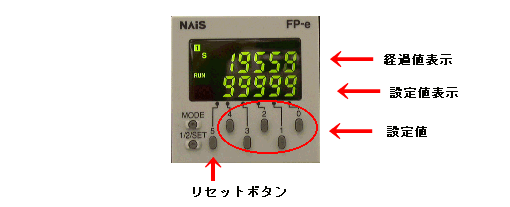

設定された値のBIN形式のデータはDT12/13の2ワードへ格納され下段に表示されます。
経過値のBIN形式のデータはDT50/51の2ワードへ格納され上段に表示されます。
カウント入力はこの事例ではR9012（スキャンパルスリレー）を使用しています。
経過値が設定値と一致するとR100がONします。
カウンタのリセット入力は5のボタン（X3D）を使用しています。リセットすると経過値が0になりR100がOFFします。

モードでは設定可能な範囲が1ワードで扱える範囲となるので、32767が上限になります。この事例では2ワードのデータを使用し、最大99999まで使用できるよう工夫しています。
