FP-e 6ポジション絶対値位置決めの目標値設定と運転

FP-e

6つの位置決めポイントへの目標値設定と手動運転ができます。

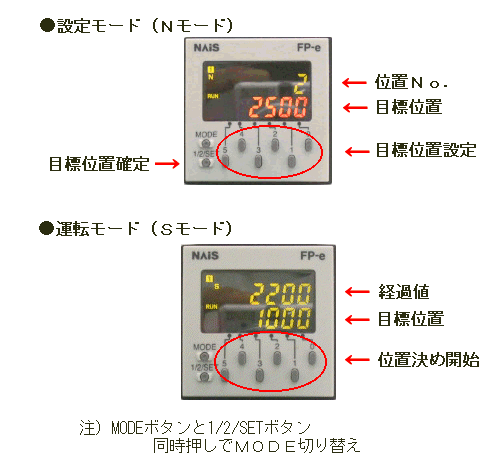

・1/2/SETボタンとMODEボタンを同時に押すことにより設定モードと運転モードを切り替えます。
・設定モードはNモード、運転モードはSモードを使用しています。
・設定モードの上段は位置決めNo.、下段は目標値を表示します。
・運転モードの上段に現在位置、下段には目標位置を表示します。
・設定モードでMODEボタンを押すと位置決めNo.の0～5が切り替わります。
・設定モードでボタン0～5を使い、目標位置を設定。1/2/SETボタンで確定します。
・運転モードでボタン0～5を押すと下段に目標位置が現れます。
・運転モードでボタン0～5を0.5秒以上押すことで目標位置に向かってパルスが出力されます。
