> FP-eパネル制御 No.8 温度制御 オートチューニング付き
温度制御 オートチューニング付き
解説
対象機種
FP-e
説明
| DT100 | ： | 制御モード |
|---|---|---|
| DT101 | ： | 設定値（SP） |
| DT102 | ： | 測定値（PV） |
| DT103 | ： | 出力値（MV） |
| DT104 | ： | 出力下限値 |
| DT105 | ： | 出力上限値 |
| DT106 | ： | 比例ゲイン（Kp） |
| DT107 | ： | 分時間（Ti） |
| DT108 | ： | 微分時間（Td） |
| DT109 | ： | 制御周期（Ts） |
| DT110 | ： | オートチューニング進行状況 |
| DT111～DT129 | ： | PID演算用ワークエリア |
| Y5 | ： | PWM出力（SSR、パワーリレーなどを介してヒーターと接続） |
|---|---|---|
| WX2 | ： | 熱電対入力 |

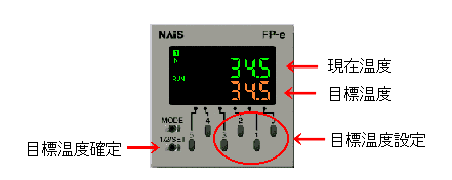

・上段に現在温度、下段に目標温度を表示します。
・0～5ボタンで温度を設定し、SETボタンの長押しで確定します。（初期の目標温度は50.0℃になっています。）
・電源ONでオートチューニングが始まります。
・オートチューニングが終了すると自動的に温度制御が始まります。
・Y5で周期1秒・分解能1/100のPWM出力を行います。
|
ラダープログラム
|
program_fpe_008.fp |
2005/3
