FP0 高速カウンタ経過値 10到達で0クリア

解説

概要

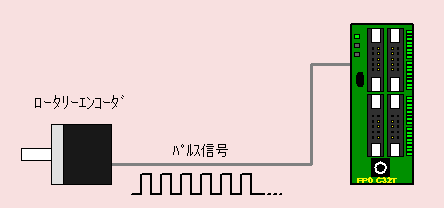

高速カウンタの経過値が10に到達すると自動的に0に戻すプログラムです。

動作説明

F166一致ON命令を使用しch0の経過値が10に到達した時に、割込み処理を実行させています。
その割込みプログラムの中で経過値の0クリアを実行します。

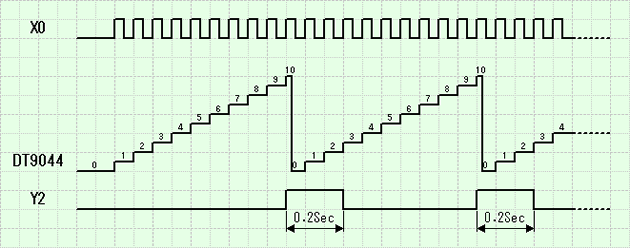

又、経過値が10に到達した時にF166命令によりY2を0.2秒間ONさせています。

ラダープログラム

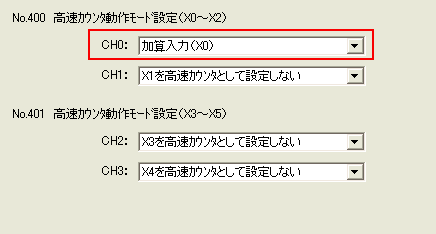

システムレジスタ設定
