FPΣ KR10の入力読出し
解説
対象機種
FPΣV3／FP-X
説明
KR10子機の入力を読出し、Y＊＊へ出力します。
解説

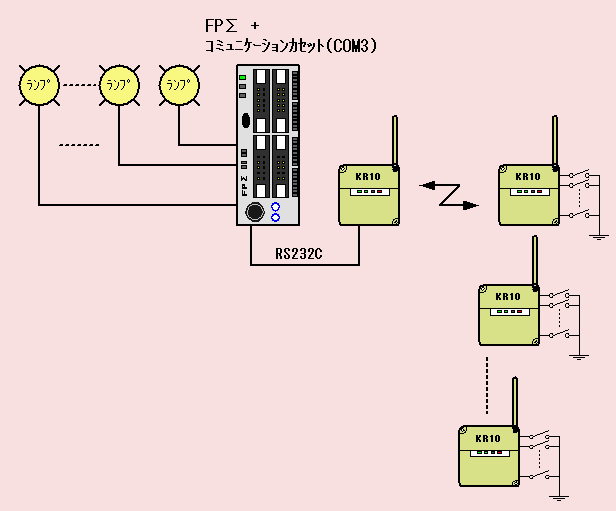

FPΣV3のMEWTOCOLマスターモードを使用し、KR10子機の入力を読出しています。
下記の例は、KR10局番1の入力0～7を読出し、R0～7へ格納しています。
KR10（親機）のDipSW設定

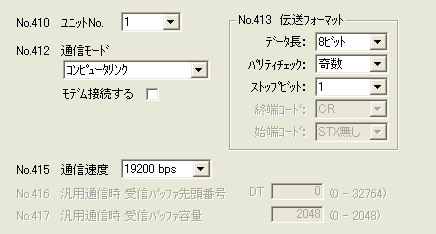

FPΣの設定
FPWIN GR-「PLCシステムレジスタ設定」-「COM1設定」

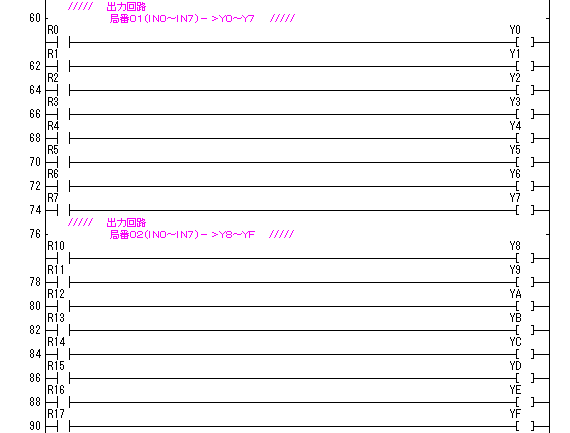

ラダープログラム（KR10が2台の場合）
|
program_kr_001-1.fp |

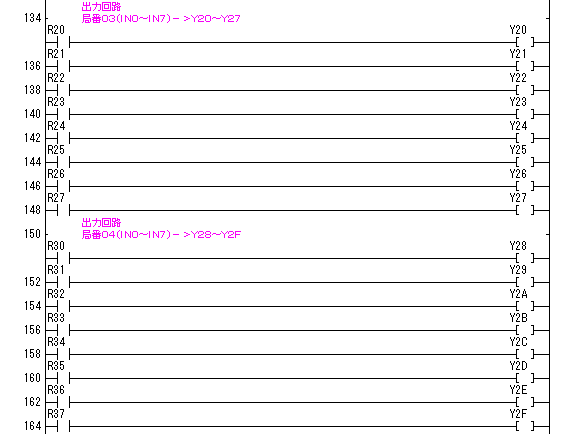

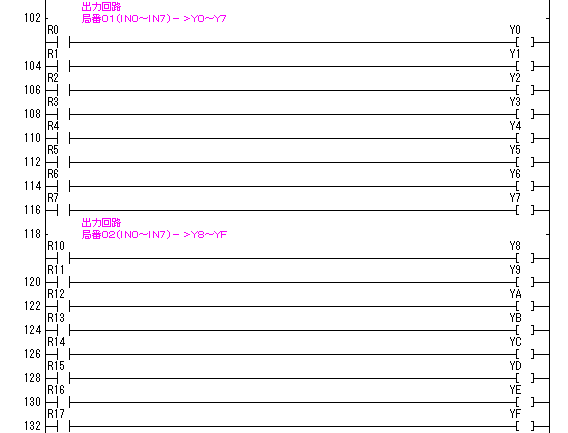

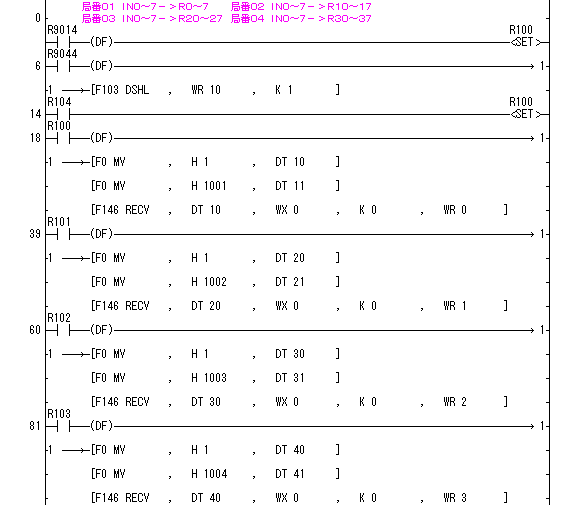

ラダープログラム（KR10が4台の場合）
|
program_kr_001-2.fp |

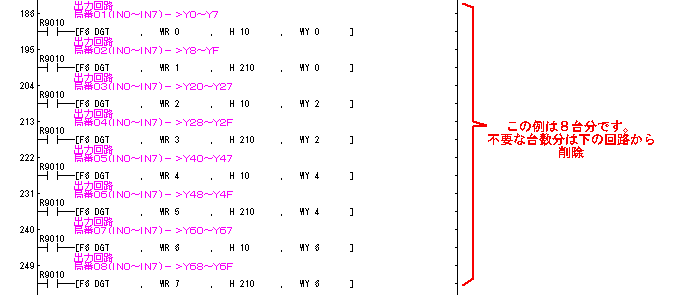

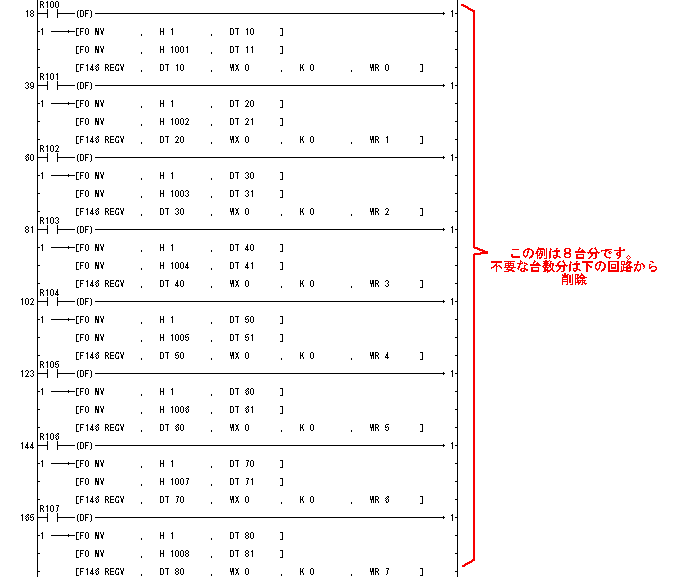

その他の台数時のプログラム（最大8台まで）
このプログラムを参考に変更を加えご使用下さい。
|
program_kr_001-3.fp |
2009/4
