ET-LANユニット 透過通信 64バイト（8バイトx 8）受信
解説
対象機種
FP2-ET1
解説
相手から送られるデータの内、64バイトのデータを8回に分けて受信し、DT1000～DT1031へ格納します。
共有メモリ
バンク0 25DH －－－ 受信要求データサイズ
バンク0 360H －－－ 完了信号エリア
バンク0 368H －－－ 要求信号エリア
バンクA 0H～ －－－ コネクション1用受信バッファ
内部リレー
R0 受信通知
R1 受信完了
R40 受信要求

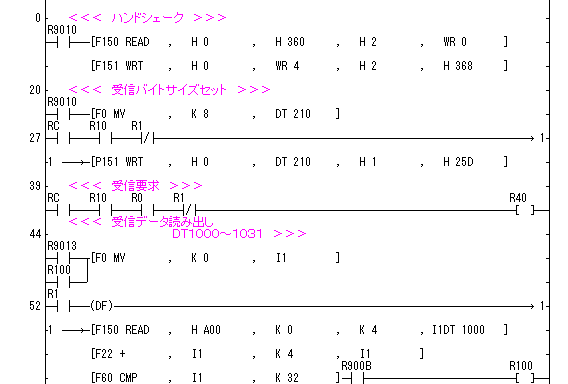

ラダープログラム
|
program_lan_002.fp |

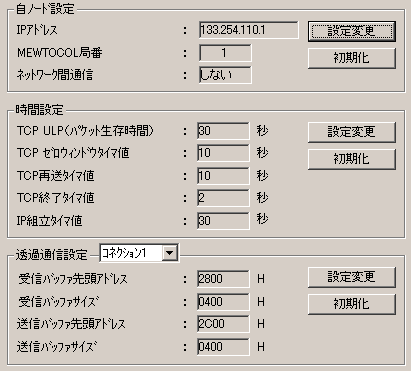

参考）Configurator ETの設定
|
|
|
|
マニュアルダウンロード
FP2-ET1 および Configurator ET のマニュアル・導入ガイドは、下記よりダウンロードできます。
※データをダウンロードいただくには、制御機器Web会員への ログイン / 会員登録 が必要です。
2005/03
