ET-LANユニット　透過通信　64バイト送信

FP2-ET1

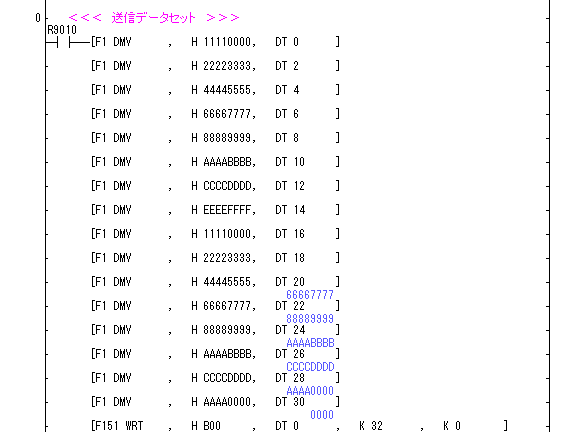

DT0～DT31の64バイトのデータを相手に送信します。
R100をONすることにより送信を行います。

共有メモリ

バンク0　25FH　－－－　送信要求データサイズ
バンク0　2EEH　－－－　透過送信処理終了コード
バンク0　360H　－－－　完了信号エリア
バンク0　368H　－－－　要求信号エリア
バンクB　0H～　－－－　コネクション1用送信バッファ

内部リレー

R2　　送信完了
R3　　送信異常
R42 　送信要求
