ET-LANユニット→FP7 データ転送
解説
対象機種
FP2SH(ET-LANユニット) + FP7(Ethernet機能内蔵タイプ)
概要
FP2SH(ET-LANユニット)がFP7へ対してMEWTOCOL-DATコマンドによりデータの読み書きを行ないます。
説明
[設定例]
ET-LANユニット(FP2SH)・・・マスタ
IPアドレス 192.168.1.10
コネクション1使用
FP7・・・スレーブ
IPアドレス 192.168.1.250
ユーザコネクション1使用
設定

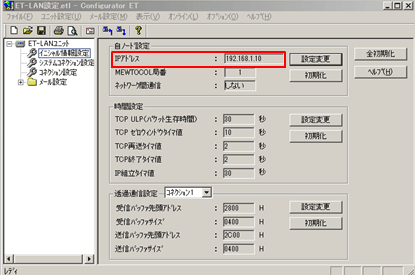

ET-LANユニット(FP2SH)設定
Configurater ETにて設定
|

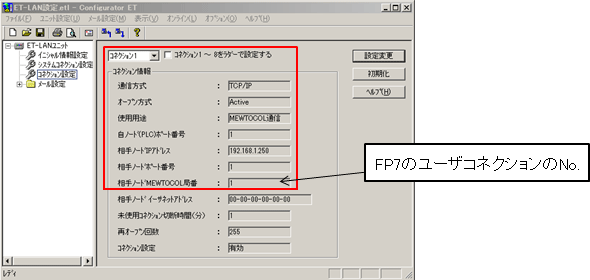

| ※ | オートコネクション機能を使用する場合は、ET-LANユニット(裏側)の設定モードスイッチ2を"ON"にし、かつ"コネクション1～8をラダーで設定する"にチェックがない状態で設定ください。(下記参照) |
|---|
|

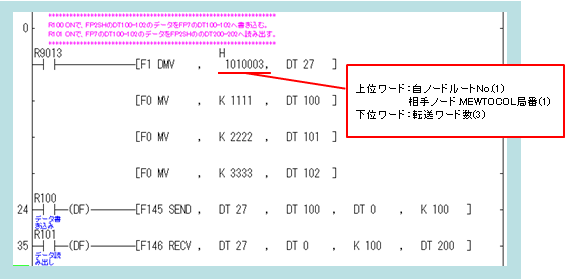

FP2SHプログラム
|
R100 : データ書き込み
R101 : データ読み出し

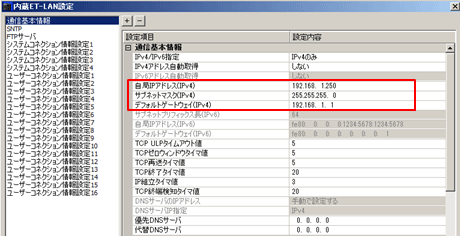

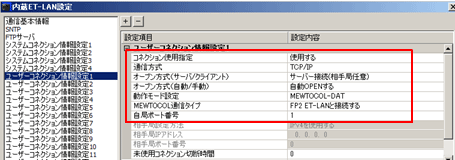

FP7 内蔵ET-LAN設定
|
|
|
|
program_lan_006.zip |
