FP7→ET-LANユニット データ転送
解説
対象機種
FP7(Ethernet機能内蔵タイプ) + FP2SH(ET-LANユニット)
概要
FP7がFP2SH(ET-LANユニット)に対して、MEWTOCOL-DATコマンドによりデータの読み書きを行ないます。
説明
[設定例]
FP7・・・マスタ
IPアドレス 192.168.1.250
ポートNo.1
ユーザコネクション1使用
ET-LANユニット(FP2SH)・・・スレーブ
IPアドレス 192.168.1.10
ポートNo.1
コネクション1使用
設定

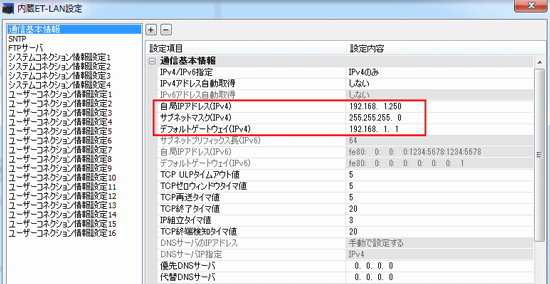

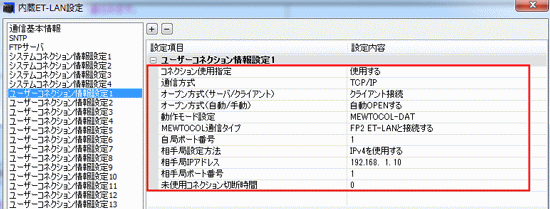

FP7 内蔵ET-LAN設定
|
|
|
| ※ | 動作モード設定を"MEWTOCOL-COM"に変更した場合、ET-LANユニットとコンピュータリンク通信となります。 |
|---|

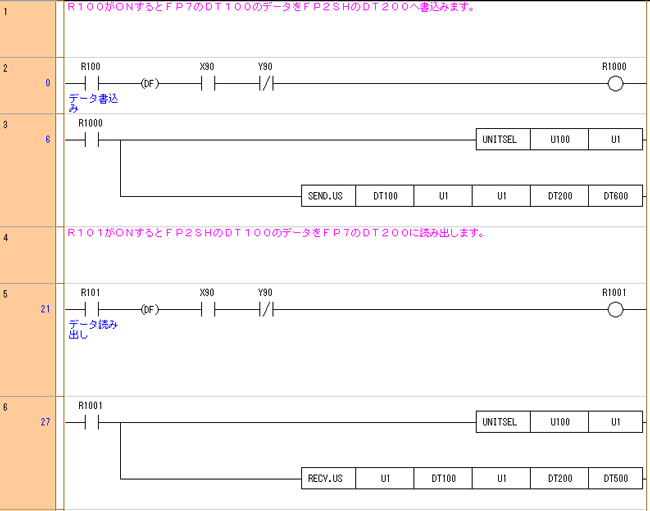

FP7プログラム
|
R100 : データ書き込み
R101 : データ読み出し
ET-LANユニット(FP2SH)設定

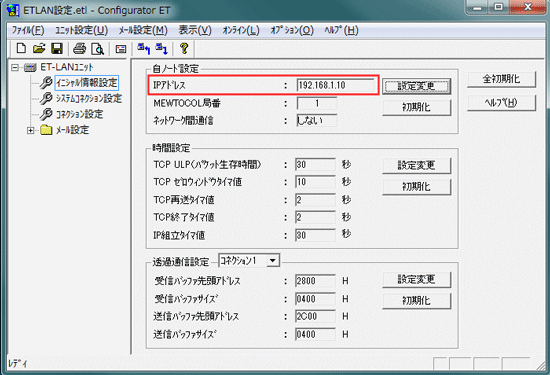

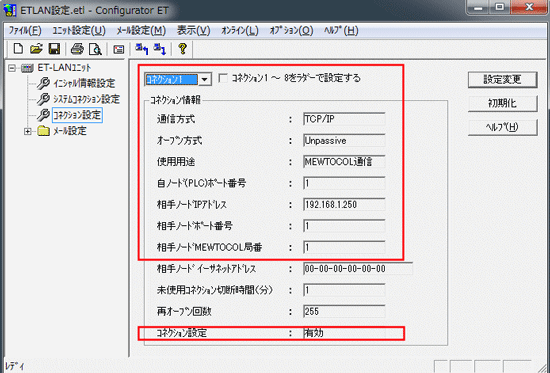

Configurater ETにて設定
|
|
| ※ | オートコネクション機能を使用する場合は、ET-LANユニット(裏側)の設定モードスイッチ2を"ON"にし、かつ"コネクション1～8をラダーで設定する"にチェックがない状態で設定ください。 |
|---|---|
| ※ | FP7のユーザーコネクション1と通信する場合、相手ノードMEWTOCOL局番は"1"となります。 |
|
program_lan_007.zip |
