通信プログラム(その3) - 印字トリガ開始
解説
PLC対応機種
FPΣ､FP-X､FP0RのCOMポート
（一部変更することで可能な機種：FP2､FP2SH､FP0､FP-eのCOMポート）
レーザーマーカー対応機種
LP-S､LP-Z､LP-V､LP-400シリーズ

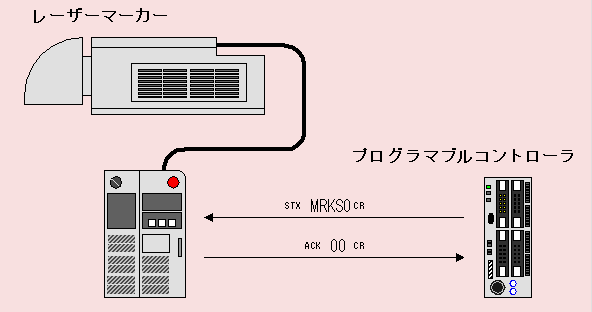

概要
MRKコマンドを使用し、印字を開始します。
|

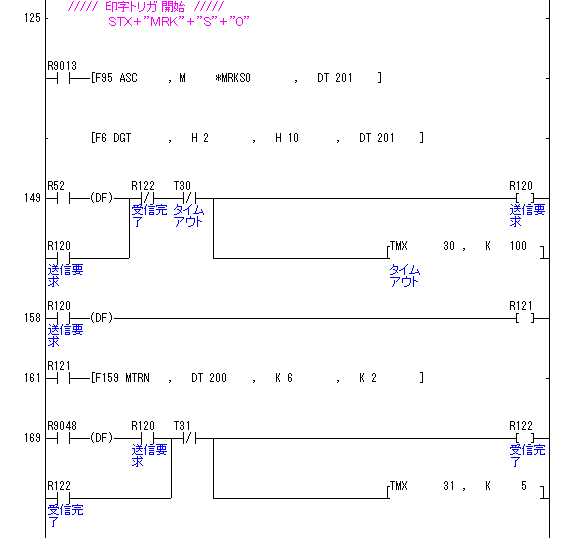

ラダープログラム
レーザーマーカー設定例
- ストップビット : 1ビット
- 通信速度 : 19200bps
- パリティ : なし
- チェックサム : なし
- デリミタ : CR

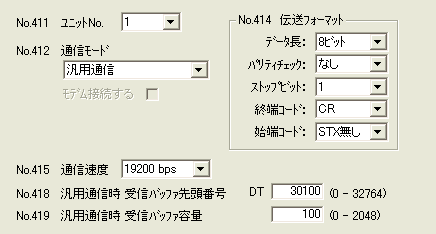

プログラマブルコントローラ設定例
|

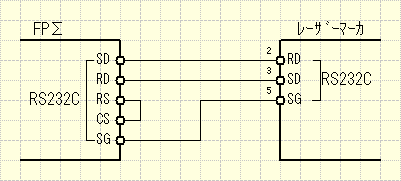

結線例
|
参考情報

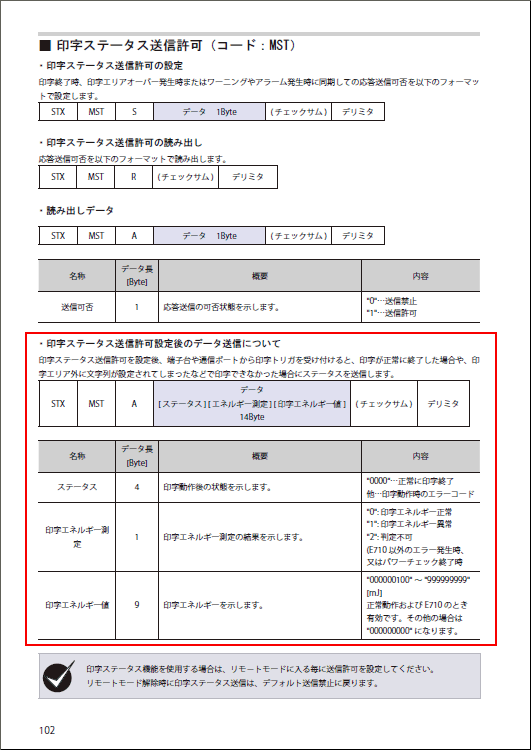

印字ステータス送信許可の場合、印字終了後にステータスを返します。
(下記参考資料102ページ）

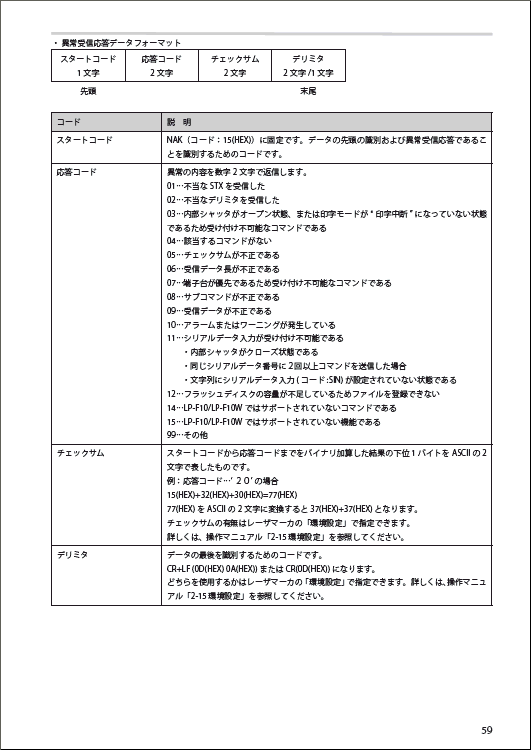

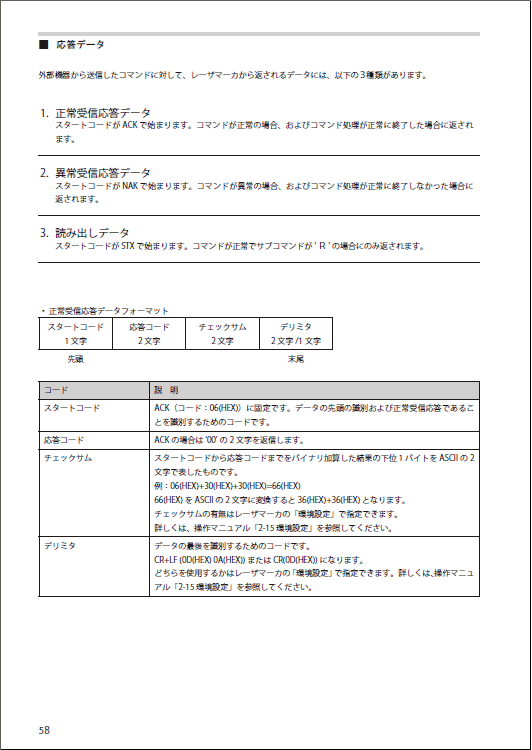

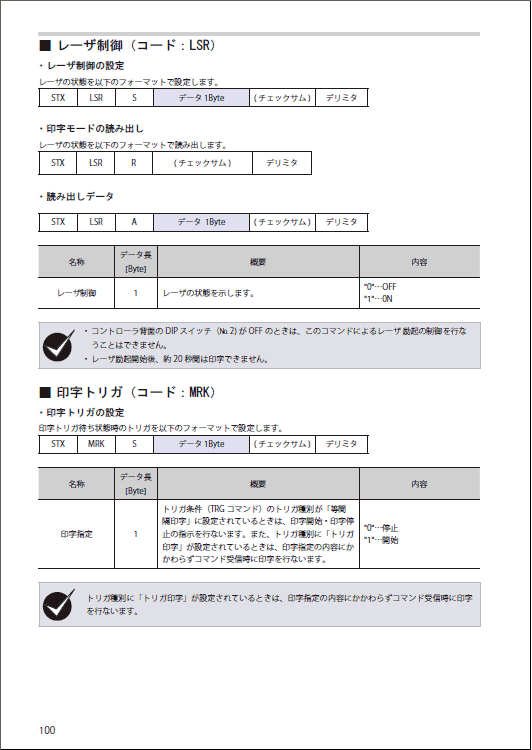

参考資料
|
