通信プログラム(その12) - 全体制御例2
解説
PLC対応機種
FPΣ､FP-X､FP0RのCOMポート
（一部変更することで可能な機種：FP2､FP2SHのCOMポート）
レーザーマーカー対応機種
LP-400シリーズ
概要
レーザー励起から印字・ファイル番号変更・レーザーＯＦＦまでの一連の動作のプログラムです。
説明
R100 ・・・ 開始
R101 ・・・ 印字開始
R102 ・・・ ファイル番号変更1
R103 ・・・ ファイル番号変更2
R104 ・・・ 終了

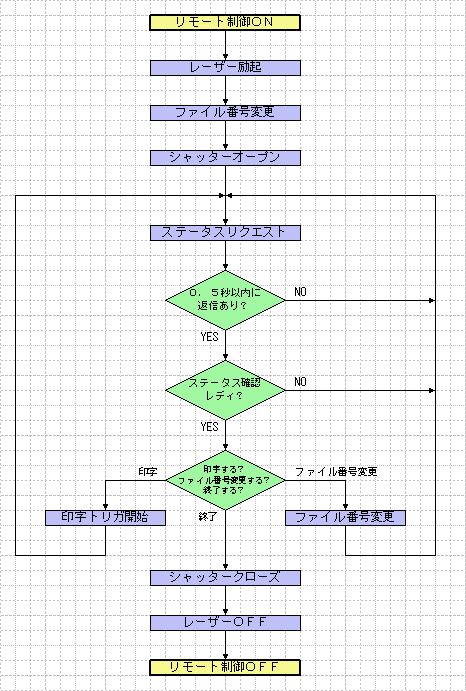

フローチャート

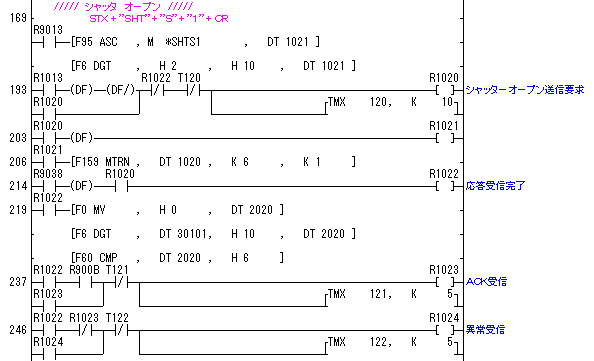

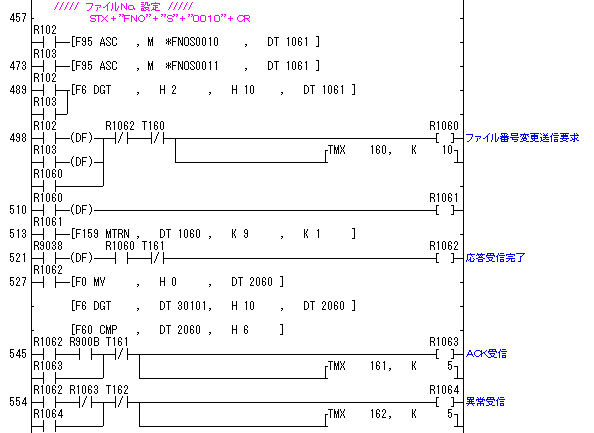

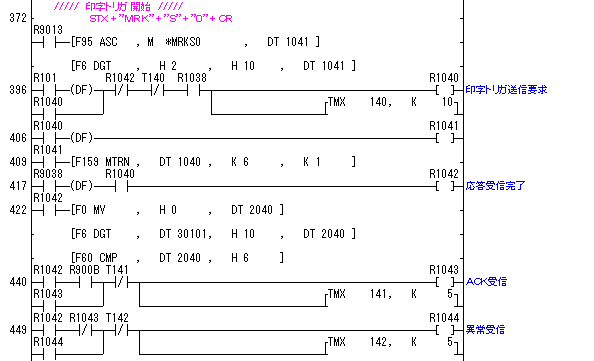

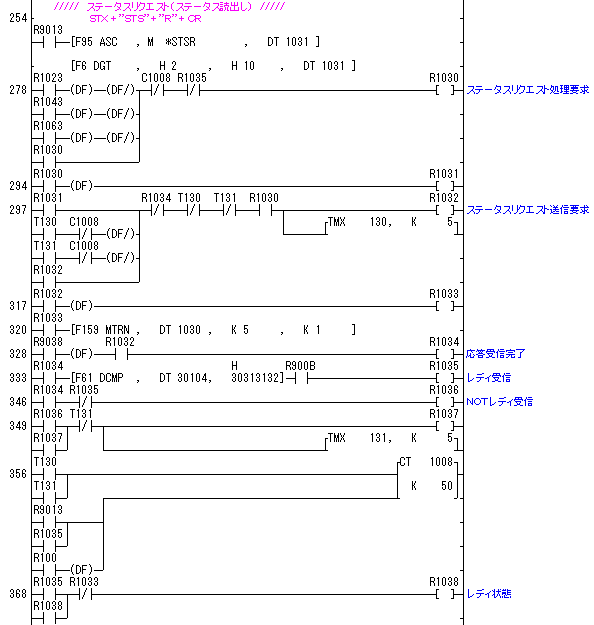

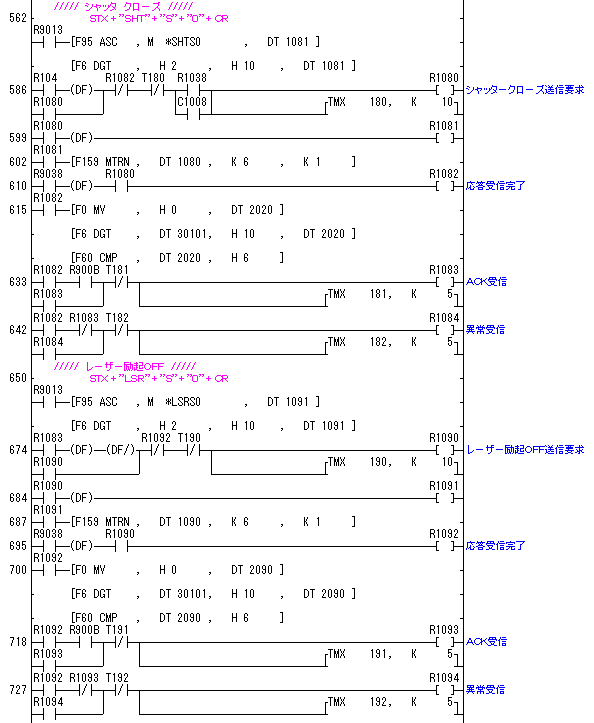

ラダープログラム
|
program_lp_012.fp |
レーザーマーカー設定例
- ストップビット : 1ビット
- 通信速度 : 19200bps
- パリティ : なし
- チェックサム : なし
- デリミタ : CR

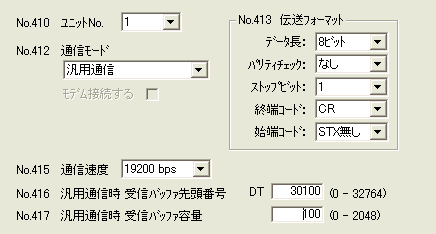

プログラマブルコントローラ設定例
|

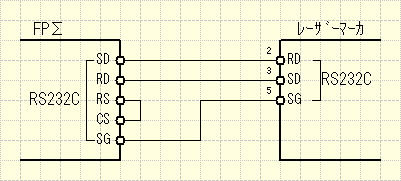

結線例
|
