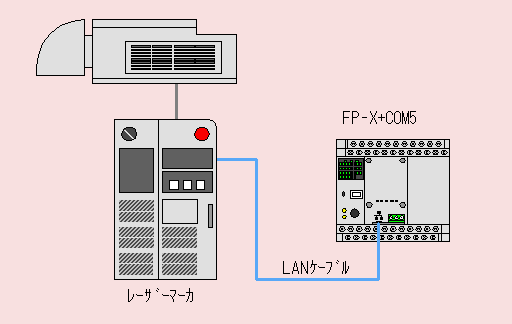

レーザーマーカー ⇔ FP-X Ethernetを使用した通信プログラムの組み方
解説
説明
FP-X COM5カセットを使用したEthernet通信では、コネクション確立を確認することができません。
そこで、最初に送信するコマンドは、レスポンスが返るまで、リトライを続ける必要があります。
この事例では「ステータスリクエストコマンド」をレスポンスがあるまで、送信を繰り返します。
正常レスポンスが返れば、次の「レーザー励起コマンド」を送信します。
|

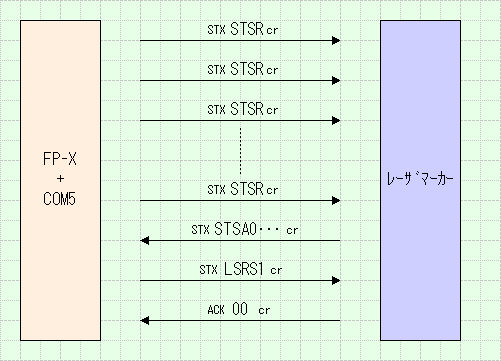

通信手順
|

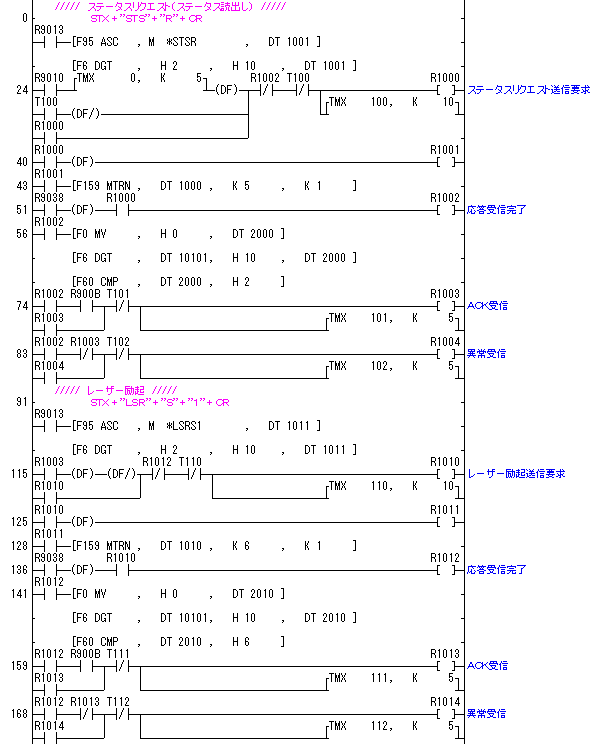

ラダープログラム
|
program_lp_014.fp |

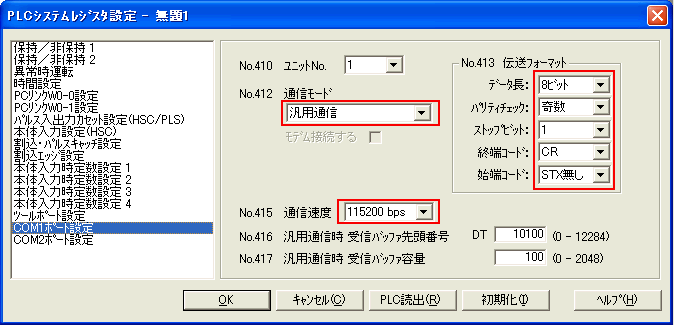

FP-X 「PLCシステムレジスタ設定」－「COM1ポート設定」
|
COM5カセットを使用する際は、伝送フォーマットの、
"データ長8ビット、パリティ奇数、ストップ1ビット"
は固定となります。

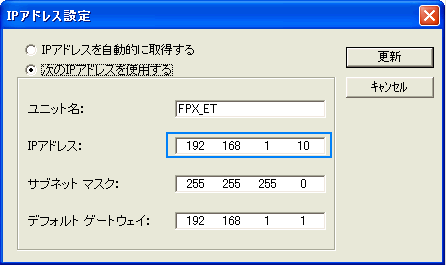

ConfiguratorWD 「IPアドレス設定」
|
IPアドレスは、お使いのネットワーク環境に合った設定を行ってください。

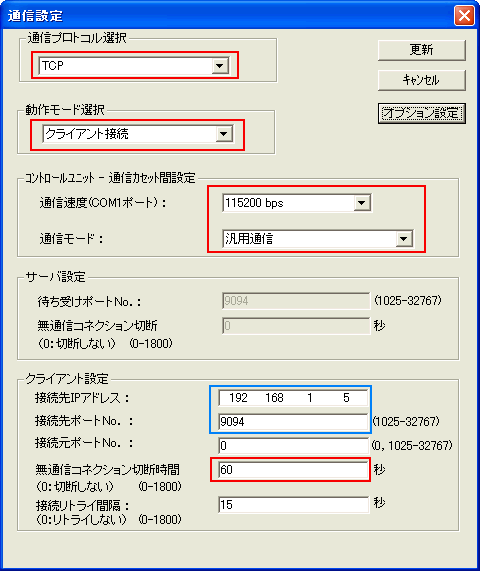

ConfiguratorWD 「通信設定」
|
接続先IPアドレス、接続先ポートNo.は、相手機器(LMP)に合った設定を行ってください。

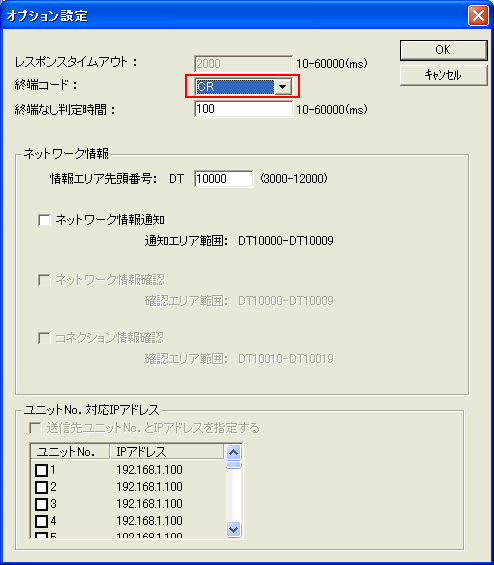

ConfiguratorWD 「通信設定」－「オプション設定」
|
レーザーマーカー 「環境設定画面」－「環境3」
| IP Address： | 192.168.1.5 |
|---|---|
| Subnet Mask： | 255.255.255.0 |
| Port： | 9094 |
