RDコマンド4ワード読み出しのポーリング
解説
対象機種
FP2-MCU
概要

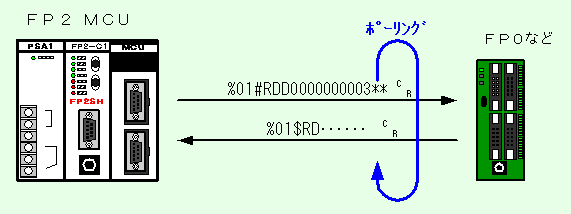

相手PLCのDT0～3の4ワードデータを自局PLCのDT200～203へ読み出します。
電源投入以後、ポーリングを続けるプログラムです。異常受信とタイムアウトを監視しています。
説明
設定
SW1 OFF / SW2 ON (COM1:汎用通信)
内部リレー
MCUはスロット2に装着
ポートはCOM1
入力はWX4 (X40：受信完了フラグ)
出力はWY5

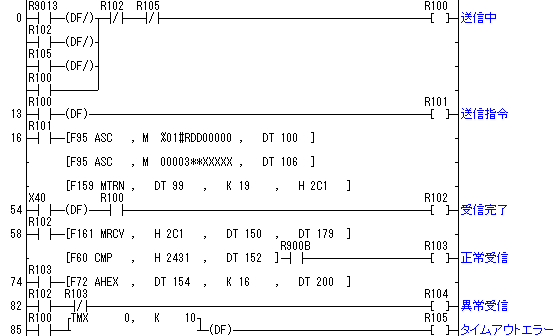

ラダープログラム
|
program_mcu_001.fp |
2004/7
