WDコマンド4ワード書き込みのポーリング
解説
対象機種
FP2-MCU
概要

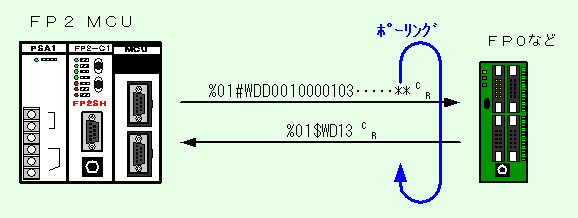

自局PLCのDT300～303の4ワードデータを相手PLCのDT100～103へ書き込みます。
電源投入以後、ポーリングを続けるプログラムです。異常検出は異常受信とタイムアウトを監視しています。
説明
設定
SW1 OFF / SW2 ON (COM1:汎用通信)
割り付け
MCUはスロット2に装着
ポートはCOM1
入力はWX4 (X40：受信完了フラグ)
出力はWY5

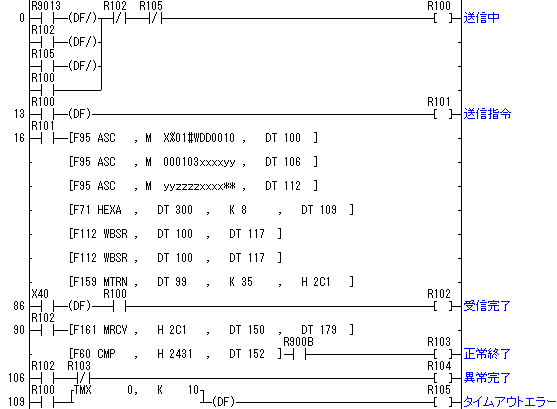

ラダープログラム
|
program_mcu_002.fp |
2004/7
