終端コードなし通信
解説
対象機種
FP2-MCU
概要
終端コードなしの通信設定を行います。
運転スタートすると、"%X"を送信します。1秒以内に"AC"が返ると正常受信R10がONします。受信データが"AC"以外であれば異常受信R11がONします。1秒経っても受信がない場合はタイムアウトエラーR12がONします。
説明
| 局番 | ： | DT1 K1 (ダミー) |
|---|---|---|
| 通信速度 | ： | DT2 K5 (9600bps) |
| データ長 | ： | DT3 K1 (8bit) |
| パリティー | ： | DT4 K2 (奇数) |
| ストップ | ： | DT5 K0 (1bit) |
| RS/CS | ： | DT6 K0 (無効) |
| 送信待ち時間 | ： | DT7 K0 (0.0msec) |
| 始端コード | ： | DT8 K0 (なし) |
| 終端コード | ： | DT9 K0 (CR) |
| 終端判定 | ： | DT10 K10000 (100msec) |
| モデム初期化 | ： | DT11 K0 (しない) |
ポイント
電源投入後、通信設定用にF159を1度実行します。その1スキャン後からRDコマンドを送信するF159の実行を繰り返します。
設定
SW1 OFF / SW2 ON (COM1:汎用通信)
割り付け
MCUはスロット2に装着
ポートはCOM1
入力はWX4 (X40：受信完了フラグ)
出力はWY5

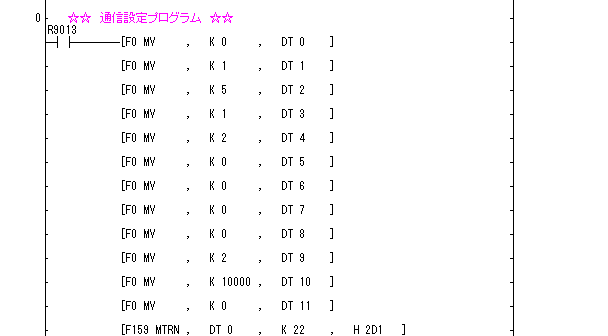

ラダープログラム
|
program_mcu_004.fp |
2004/7
