連続したフレームの受信
解説
対象機種
FP2-MCU
説明

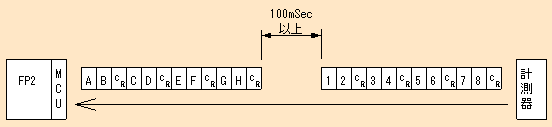

バイトの連続したフレームを受信し、DT1000から10ワードごとに格納します。
フレームの終端と次のフレームの先頭の間が100 msec以上空くと再び、DT1000から10ワードごとに格納します。
|
| 受信結果 | 1回目 | 2回目 |
|---|---|---|
| DT1000 | BA(ASC) | 21(ASC) |
| DT1010 | DC(ASC) | 43(ASC) |
| DT1020 | FE(ASC) | 65(ASC) |
| DT1030 | HG(ASC) | 87(ASC) |
割り付け
スロット0、COM2使用
入力WX0、出力WY1
PLCデータ受信完了：X3
格納ポインタリセット：R100

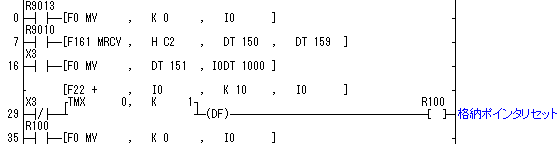

ラダープログラム
|
program_mcu_005.fp |
2004/7
