FP0R MEWTOCOL マスタモードを使用したHL-G1との通信

解説

概要

FP0RのMEWTOCOLマスターモードを使用することで、HL-G1のメモリを簡単に読み・書きすることが可能です。
この事例では、HL-G1の測定値を読み出しています。

説明

HL-G1の測定値(DT400・401)の2ワードデータを読出し、FP0RのDT50・51へ格納します。
測定値の読出しは常時行います。

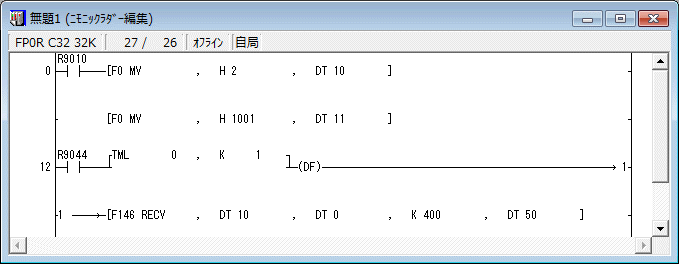

FP0R ラダープログラム

このプログラムでは、

"％０１＃ＲＤＤ００４００００４０１５４cr"

を送信しています。

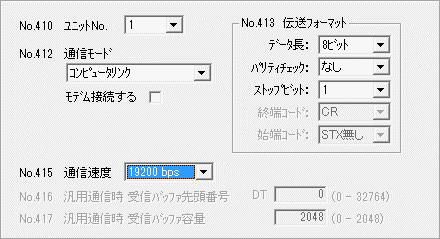

FP0R システムレジスタ設定

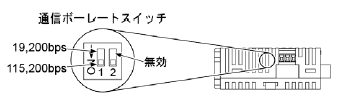

FP0R COMポート 本体のDipSW設定

19200bpsを選択してください。

HL-G1設定

終端抵抗選択：R3(終端局)
局番：01
伝送速度：19.2K(19200bps)
接続モード：485-n(RS485)
送信遅延時間：1(1mSec)

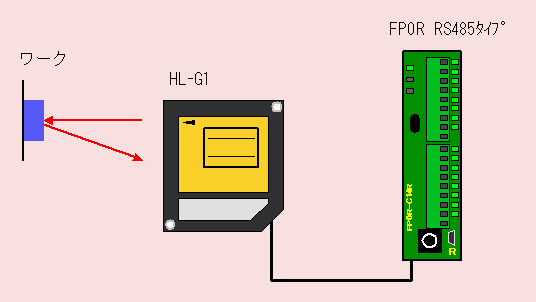

結線図
(注)HL-G1の2010年12月以降生産分は、線色が変更されました。(+SD：緑、-SD：空、+RD：橙、-RD：黄)

参考資料

HL-G1 メモリ一覧

■センシング設定

アドレス 項目 データ範囲 書込 読出 備考
DT00050 サンプリング周期 0～+3 ○ ○
DT00051 シャッタ時間 0～+31 ○ ○

■データ処理設定

アドレス 項目 データ範囲 書込 読出 備考
DT00056 平均回数 0～+5 ○ ○
DT00053 計測モード 0～+3 ○ ○
DT00061 ゼロセット 0～+1 ○ ○
DT00062 ゼロセット量 (Lo) -9500000～
+9500000		 × ○ 2ワードデータ
DT00063 (Hi)
DT00057 スパン (Lo) +01000～
+99999		 ○ ○ 2ワードデータ
DT00058 (Hi)
DT00059 オフセット (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00060 (Hi)

■出力設定

アドレス 項目 データ範囲 書込 読出 備考
DT00054 判定出力選択 0～+3 ○ ○
DT00064 変位判定
しきい値a		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00065 (Hi)
DT00066 変位判定
しきい値b		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00067 (Hi)
DT00068 変位判定
ヒステリシス		 (Lo) +0000000～
+9500000		 ○ ○ 2ワードデータ
DT00069 (Hi)
DT00055 判定出力
オフディレイ		 0～+7 ○ ○
DT00088 パネル測定値表示 0～+2 ○ ○

■アナログ設定

アドレス 項目 データ範囲 書込 読出 備考
DT00070 アナログ出力選択 0～+1 ○ ○
DT00071 アナログ
スケーリング
測定値A		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00072 (Hi)
DT00073 アナログ
スケーリング
測定値B		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00074 (Hi)
DT00075 アナログ
スケーリング
電圧a		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00076 (Hi)
DT00077 アナログ
スケーリング
電圧b		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00078 (Hi)
DT00079 アナログ
スケーリング
電流a		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00080 (Hi)
DT00081 アナログ
スケーリング
電流b		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT00082 (Hi)

■アラーム設定

アドレス 項目 データ範囲 書込 読出 備考
DT00083 アラーム時
アナログ出力		 0～+1 ○ ○
DT00084 アラーム時
デジタル出力		 0～+1 ○ ○
DT00085 アラーム
遅延回数		 0～+65535 ○ ○

■システム設定

アドレス 項目 データ範囲 書込 読出 備考
DT00104 メモリ切替 0～+3 ○ ○
DT00105 タイミングモード 0～+1 ○ ○
DT00106 レーザ制御 0～+1 ○ ○
DT00107 エコモード 0～+2 ○ ○
DT00108 初期化 0～+1 ○ ×
DT00109 保存 0～+1 ○ ×
DT00111 タイミング 0～+1 ○ ○
DT00112 リセット 0～+1 ○ ○

■データ読出し

アドレス 項目 データ範囲 書込 読出 備考
DT00400 測定値
読出		 (Lo) -9500000～
+9500000		 × ○ 2ワードデータ
DT00401 (Hi)
DT00414 受光量読出 0～+4095 × ○
DT00410 アラーム読出 0～+1 × ○
DT00411 OUT1出力読出 0～+1 × ○
DT00412 OUT2出力読出 0～+1 × ○
DT00413 OUT3出力読出 0～+1 × ○

■バッファリング設定

アドレス 項目 データ範囲 書込 読出 備考
DT01950 バッファリング
モード		 0～+1 ○ ○
DT01951 バッファリング
レート		 +1～+65535 ○ ○
DT01952 蓄積数 +1～+3000 ○ ○
DT01953 トリガポイント +1～+3000 ○ ○ 蓄積数の指定数以内で設定
DT01954 トリガディレイ 0～+65535 ○ ○
DT01955 トリガ条件 0～+4 ○ ○
DT01956 トリガ条件
しきい値		 (Lo) -9500000～
+9500000		 ○ ○ 2ワードデータ
DT01957 (Hi)
DT01960 バッファリング動作 0～+1 ○ ○
DT01959 ステータス読出 0～+3 × ○
DT01962 最終データポイント 0～+3000 × ○
DT02000 バッファデータ
No.1		 (Lo) -9500000～
+9500000		 × ○ ･最終データポイントまでのデータを読出す
・各2ワードデータ
DT02001 (Hi)
・
・
・		 ・
・
・		 -9500000～
+9500000		 × ○
DT07998 バッファデータ
No.3000		 (Lo) -9500000～
+9500000		 × ○
DT07999 (Hi)

■表示器(GTシリーズ)設定

この設定項目の詳細については、HL-G1(専用コンソール編)ユーザーズマニュアルを参照してください。

アドレス 項目 データ範囲 書込 読出 備考
DT00113 表示ホールド 0 OFF ○ ○ DT00400/00401の測定値をホールド
+1 ON
DT00089 コンソール
測定値表示		 0 FULL ○ ○ DT00400/00401の測定値に反映
+1 設定1
+2 設定2
+3 設定3
DT00117 バックライト色表示 0 白/緑 ○ ○
+1 OUT2
オン時赤
+2 OUT2
オフ時赤
DT00119 タッチ操作音 0 ON ○ ○
+1 OFF
