HL-C2 バファリング100データ読出し&Bin変換
解説
対象機種
FPΣ(32K)・FP0R・FP-X
概要
HL-C2から100個のバッファリングデータを受信し、Bin変換を行う事例です。
説明
F251(ATOB)命令を使用し、受信データの中から100個のデータを抽出し、Bin変換を行います。

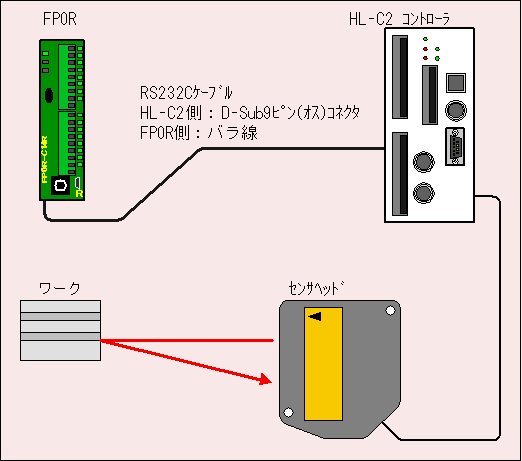

システム構成
|
動作説明図
|

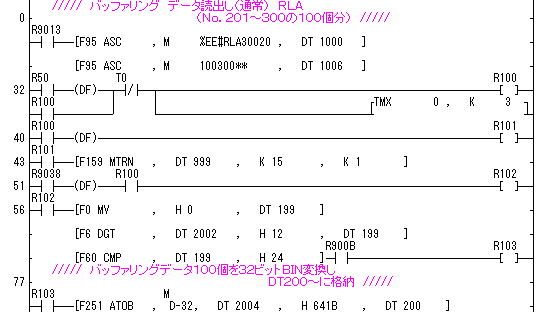

ラダープログラム
|
program_meadurement_006.fp |
FPシリーズ側通信設定 ( FPWIN GR － PLCシステムレジスタ － COM1設定 )
|
HL-C2側通信設定
(工場出荷時の設定を使用しています。)
| 通信速度 | ： | 115200bps |
|---|---|---|
| データ長 | ： | 8ビット |
| パリティ | ： | なし |
| ストップ | ： | 1ビット(固定) |
| 終端コード | ： | CR(固定) |
