パナソニック B3-Gモータ パラメータ読み出しプログラム
解説
対象機種
FP-X、FPΣ
概要
パラメータの内容を読み出します。
この事例では、R200をONすることでパラメータNo.00の内容を読み出しています。 読み出された内容はDT300に格納されます。
説明
通信設定

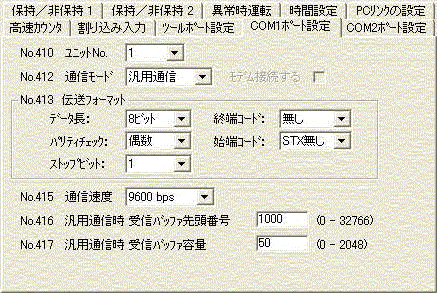

PLC側 システムレジスタ
|
B3-Gモータ側 パラメータ
Pr60=83h(機器番号83)
Pr61=2 (9600bps)
Pr62=4 (8ビット、偶数パリティ、ストップビット1)
(参考)F159命令をF144命令に置き換えることで、他のFPシリーズCOMポートでの使用が可能となります。

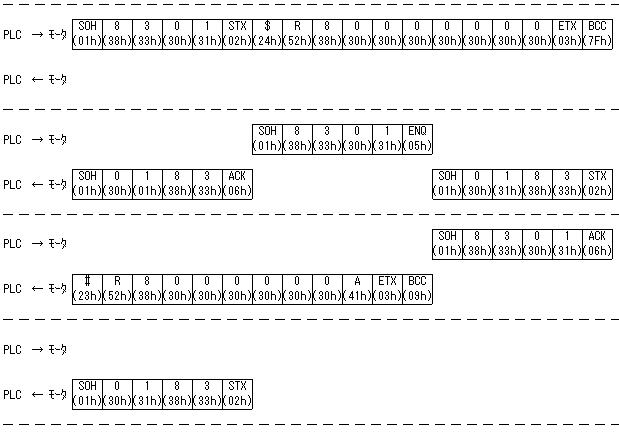

通信手順
|

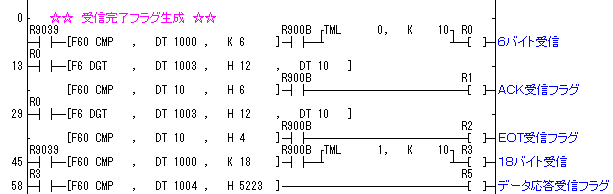

ラダープログラム
|
program_pe_002.fp |
2004/9
