パナソニック B3-Gモータ パラメータ書き込みプログラム
解説
対象機種
FP-X、FPΣ
概要
この事例では、パラメータNo.00へ‘10’を書き込んでいます。R300をONするとパラメータ書き込み処理が開始されます。
説明
通信設定
PLC側 システムレジスタ
|
B3-Gモータ側 パラメータ
Pr60=83h(機器番号83)
Pr61=2 (9600bps)
Pr62=4 (8ビット、偶数パリティ、ストップビット1)
(参考)F159命令をF144命令に置き換えることで、他のFPシリーズCOMポートでの使用が可能となります。

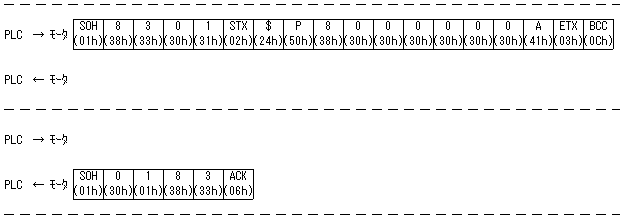

通信手順
|
ラダープログラム
|
program_pe_003.fp |
2004/9
