FPΣ - KTシリーズ　現在温度(PV値)の読み出し(RTUモード)

FP-X、FPΣ

FPΣからKTシリーズの現在温度（PV値）を読み出します。

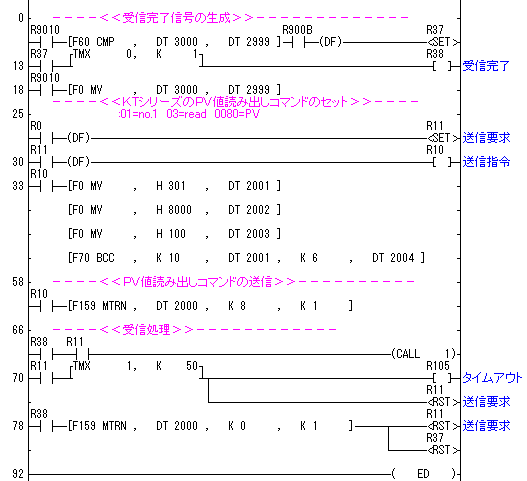

R0をONすることにより読み出しコマンドを送信します。
現在温度を読み出しDT2532へ格納します。受信エラーが発生した場合はR100～R104がONします。

R100 ---（エラー1）存在しない機能
R101 ---（エラー2）存在しないデータアドレス
R102 ---（エラー3）設定範囲外の値
R103 ---（エラー17）設定できない状態等
R104 ---（エラー18）キー操作による設定モード中等

応答メッセージ受信後、F70（BCC）命令でエラーチェックを行います。

通信設定

KT側

通信プロトコル　---　Modbus RTUモード
機器番号設定　---　1
通信速度選択　---　19200bps
パリティ選択　---　偶数
ストップビット　---　1

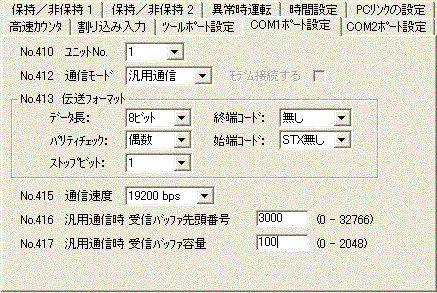

PLC側　システムレジスタ

※参考：F159命令をF144命令に置き換えることで、他のFPシリーズCOMポートでの使用が可能となります。その場合、C-NETアダプタなどでRS232CをRS485へ変換してください。

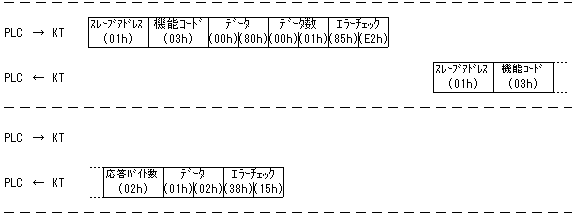

通信手順
