パナソニック B3-Gモータ パラメータ読み出しプログラム 応用編
解説
対象機種
FPΣ
概要
複数のパラメータの内容を読み出します。
説明
この事例では、パラメータNo.60～62の3つの内容を読み出しています。読み出された内容はDT300～302に格納されます。R200をONするとパラメータ読み出し処理が開始されます。
通信設定

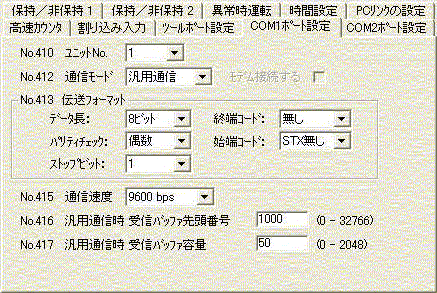

PLC側 システムレジスタ
|
B3-Gモータ側 パラメータ
Pr60=83h（機器番号83）
Pr61=2 （9600bps）
Pr62=4 （8ビット、偶数パリティ、ストップビット1）
（参考）F159命令をF144命令に置き換えることで、ほかのFPシリーズCOMポートでの使用が可能となります。

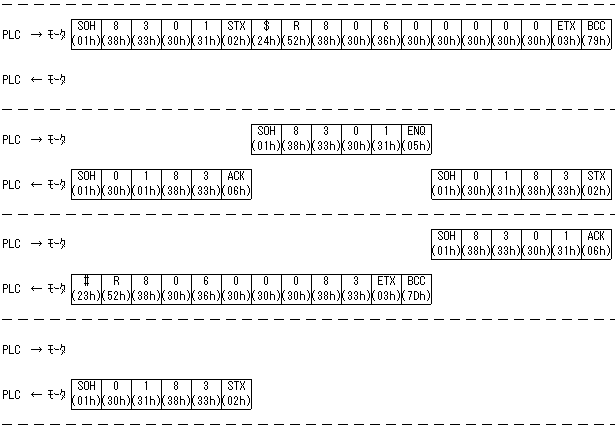

通信手順
|

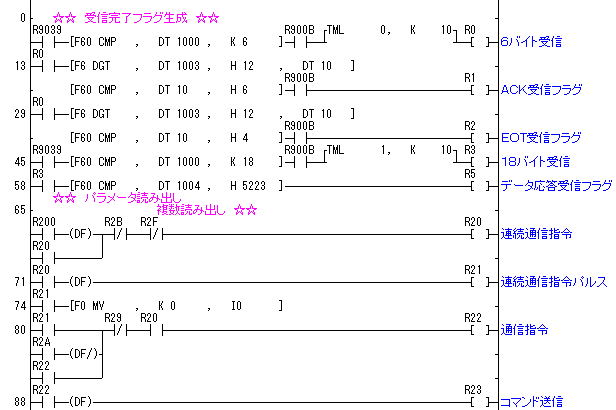

ラダープログラム
|
program_pe_006.fp |
2004/12
