パナソニック B3-Gモータ パラメータ書き込みプログラム 応用編
解説
対象機種
FPΣ
概要
複数のパラメータの内容を書き込みます。
説明
この事例では、パラメータNo.5C/5Dにそれぞれ‘1’と‘2’を書き込んでいます。 R300をONするとパラメータ書き込み処理が開始されます。
通信設定

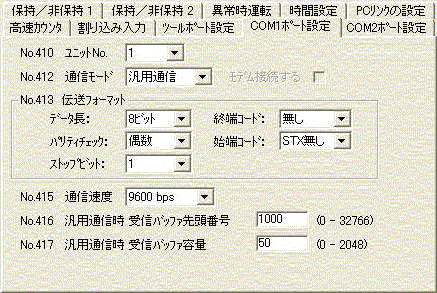

PLC側 システムレジスタ
|
B3-Gモータ側 パラメータ
Pr60=83h（機器番号83）
Pr61=2 （9600bps）
Pr62=4 （8ビット、偶数パリティ、ストップビット1）
（参考）F159命令をF144命令に置き換えることで、ほかのFPシリーズCOMポートでの使用が可能となります。

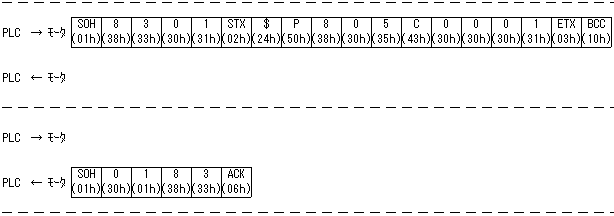

通信手順 (パラメータ5Cへ‘1’を書き込む場合)
|

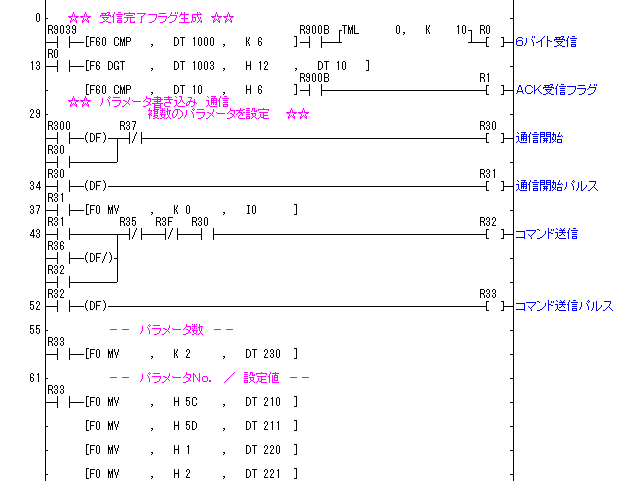

ラダープログラム
|
program_pe_007.fp |
2004/11
