MCU - KTシリーズ　設定温度（SV値）の書き込み（Modbus-RTUモード）

FP2、FP2SH

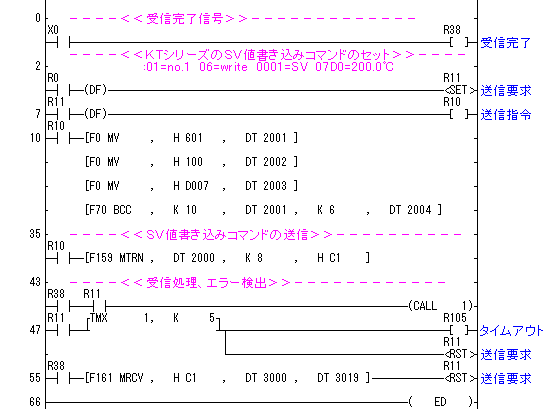

MCUからKTシリーズに対し設定温度（SV値）を書き込みます。R0をONすることにより設定温度書き込みコマンドを送信します。

このプログラムでは200.0℃を書き込んでいます。受信エラーが発生した場合はR100～R104がONします。

R100 ---（エラー1）存在しない機能
R101 ---（エラー2）存在しないデータアドレス
R102 ---（エラー3）設定範囲外の値
R103 ---（エラー17）設定できない状態等
R104 ---（エラー18）キー操作による設定モード中等
応答メッセージ受信後、F70（BCC）命令でエラーチェックを行います。

通信設定

KT側

プロトコル　　　---　Modbus-RTUモード
機器番号設定　　---　1
通信速度選択　　---　19200bps
パリティ選択　　---　偶数
ストップビット　---　1

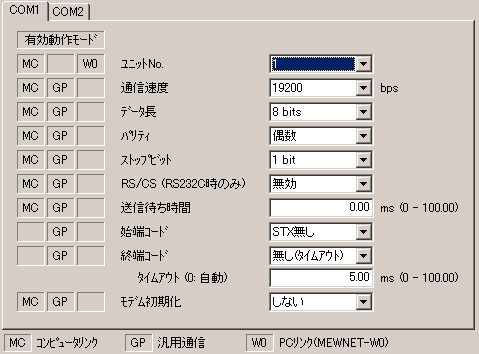

PLC側　MCU設定

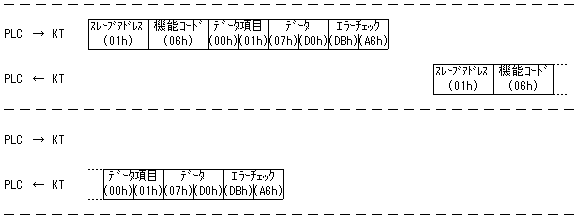

通信手順
