MCU - KTシリーズ　現在温度の読み出し＆目標温度書込み（Modbus-RTUモード）

FP2、FP2SH

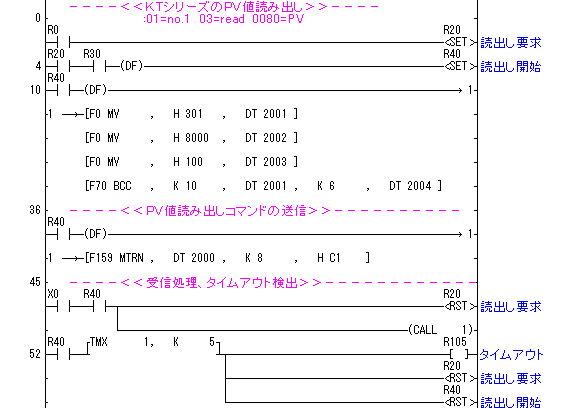

ROをONすることにより現在温度（PV値）を読み出します。読み出した現在温度はDT2532へ格納します。R1をONすることにより設定温度（SV値）を書き込みます。（R0とR1を同時にONした場合は、交互に処理されます。）

受信エラーが発生した場合はR100～R104がONします。

R100 ---（エラー1）存在しない機能
R101 ---（エラー2）存在しないデータアドレス
R102 ---（エラー3）設定範囲外の値
R103 ---（エラー17）設定できない状態等
R104 ---（エラー18）キー操作による設定モード中等

応答メッセージ受信後、F70（BCC）命令でエラーチェックを行います。

R5C --- BCCエラー

通信設定

KT側

プロトコル　　　---　Modbus-RTUモード
機器番号設定　　---　1
通信速度選択　　---　19200bps
パリティ選択　　---　偶数
ストップビット　---　1

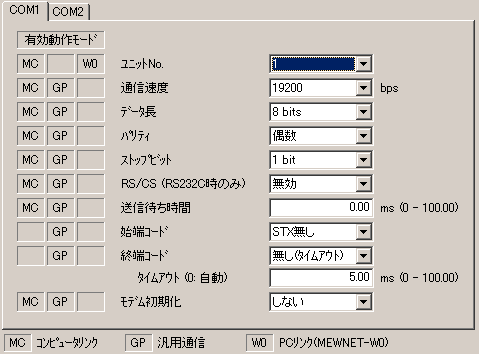

PLC側　MCU設定

※注：MCUの通信ブロックでの終端処理を行わないでください。終端処理を行うと通信できません。
