MCU-KW4M（エコパワーメーター） 積算電力量と1-2間電圧の読み出し
解説
対象機種
FP2、FP2SH
概要
KW4Mの積算電力量と1-2間電圧を読み出します。
説明
R0をオンすると積算電力量を読み出しDT200・DT201へ格納します。R1をオンすると1-2間電圧を読み出しDT210・DT211へ格納します。R0とR1を同時にオンすると2つの読み出し処理を交互に行います。

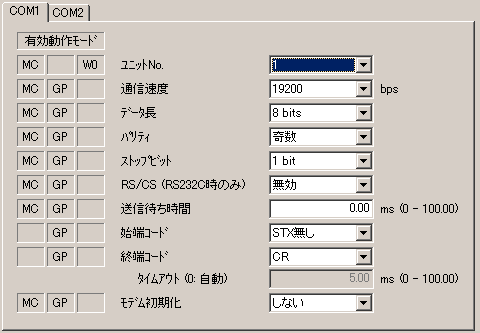

MCU設定
|
※注：KW4M側の設定と合わせてください。

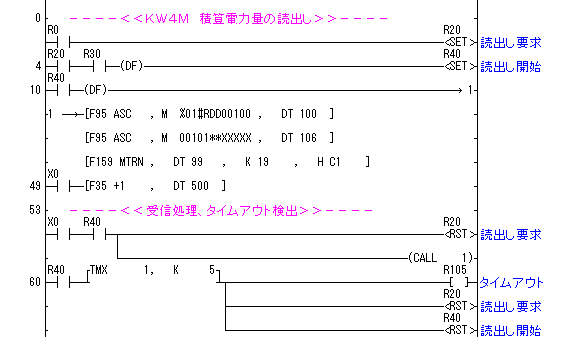

ラダープログラム
|
program_pe_022.fp |
2006/8
